Wprowadzenie czytelnika w tematykę klina odłamu jest kluczowe dla zrozumienia fundamentalnych zasad bezpieczeństwa w pracach ziemnych. Ten artykuł dostarczy Ci nie tylko teoretycznych podstaw, ale przede wszystkim praktycznych wskazówek, w tym niezbędnych wzorów i przykładów obliczeń, które są nieocenione dla każdego, kto pracuje przy wykopach lub przygotowuje się do egzaminów zawodowych.
Klin odłamu klucz do bezpiecznych wykopów i stabilności gruntu
- Klin odłamu to fragment gruntu, który może ulec osunięciu przy krawędzi wykopu, stanowiąc poważne zagrożenie.
- Jego wielkość zależy od rodzaju gruntu, głębokości wykopu, obciążeń zewnętrznych i warunków wodnych.
- Do obliczenia bezpiecznej odległości od krawędzi wykopu stosuje się wzór: l = (h * współczynnik) + 0,6 m.
- Współczynnik w formule jest zależny od kategorii gruntu (I-IV), od 1,5 dla piasku do 0,5 dla gliny.
- Zignorowanie klina odłamu może prowadzić do wypadków, zasypań i poważnych konsekwencji prawnych.
- Praktyczna wiedza o klinie odłamu jest niezbędna dla operatorów maszyn i kierowników budów, a także na egzaminach państwowych.
Klin odłamu: Dlaczego zrozumienie tego pojęcia jest kluczowe dla Twojego bezpieczeństwa?
Co to jest klin odłamu i dlaczego każdy operator maszyny musi go znać?
Klin odłamu to termin z dziedziny geotechniki i budownictwa, oznaczający fragment gruntu w kształcie klina, który może ulec osunięciu przy krawędzi wykopu. Jest to obszar pomiędzy płaszczyzną poślizgu a naturalną skarpą wykopu. Zjawisko to jest krytyczne dla bezpieczeństwa pracy przy wykopach, a jego analiza pozwala uniknąć wypadków związanych z zasypaniem. Znajomość klina odłamu jest absolutnie niezbędna dla bezpieczeństwa operatorów maszyn budowlanych, kierowników budów i wszystkich pracowników na placu budowy, ponieważ pozwala na prewencję wypadków związanych z zasypaniem.
Granica błędu: Jakie siły działają na grunt przy krawędzi wykopu?
Wielkość i ryzyko powstania klina odłamu zależą od kilku kluczowych czynników. Po pierwsze, rodzaj gruntu ma fundamentalne znaczenie grunty sypkie, takie jak piasek, mają inny kąt naturalnego stoku i większą tendencję do osuwania niż grunty spoiste, na przykład gliny. Po drugie, głębokość wykopu im głębszy wykop, tym większy potencjalny klin odłamu. Kolejnym ważnym elementem jest kąt nachylenia ścian wykopu; pionowe ściany są znacznie bardziej narażone na ryzyko niż te o odpowiednio dobranym nachyleniu. Nie można zapominać o obciążeniach zewnętrznych, takich jak ciężar maszyn budowlanych, składowanych materiałów czy ruch pojazdów w pobliżu krawędzi wykopu, które zwiększają ryzyko osunięcia. Wreszcie, warunki hydrogeologiczne obecność wody w gruncie znacząco zmniejsza jego spójność i tarcie wewnętrzne, co sprzyja powstawaniu osuwisk.
Nie tylko teoria: Realne zagrożenia związane z zignorowaniem klina odłamu
Zignorowanie zjawiska klina odłamu może mieć tragiczne konsekwencje. Mówimy tu nie tylko o uszkodzeniu sprzętu, ale przede wszystkim o realnych zagrożeniach dla życia i zdrowia pracowników. Osuwiska gruntu mogą prowadzić do poważnych zasypań, urazów, a nawet ofiar śmiertelnych. W przypadku wypadków wynikających z zaniedbań w zakresie bezpieczeństwa wykopów, konsekwencje prawne i finansowe dla odpowiedzialnych osób i firm mogą być bardzo dotkliwe.
Jak obliczyć klin odłamu? Niezbędny wzór i praktyczne wskazówki
Klucz do bezpieczeństwa: Podstawowy wzór na obliczenie klina odłamu

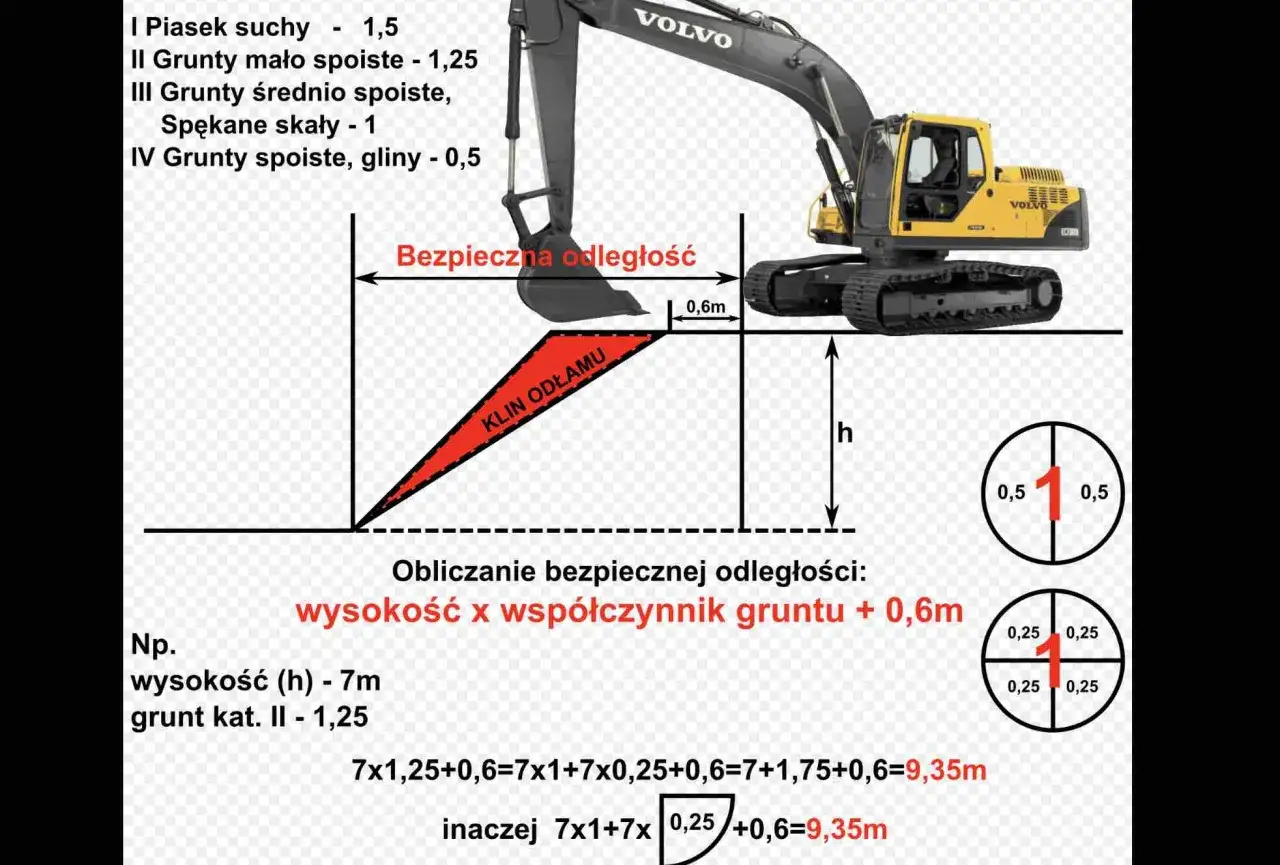

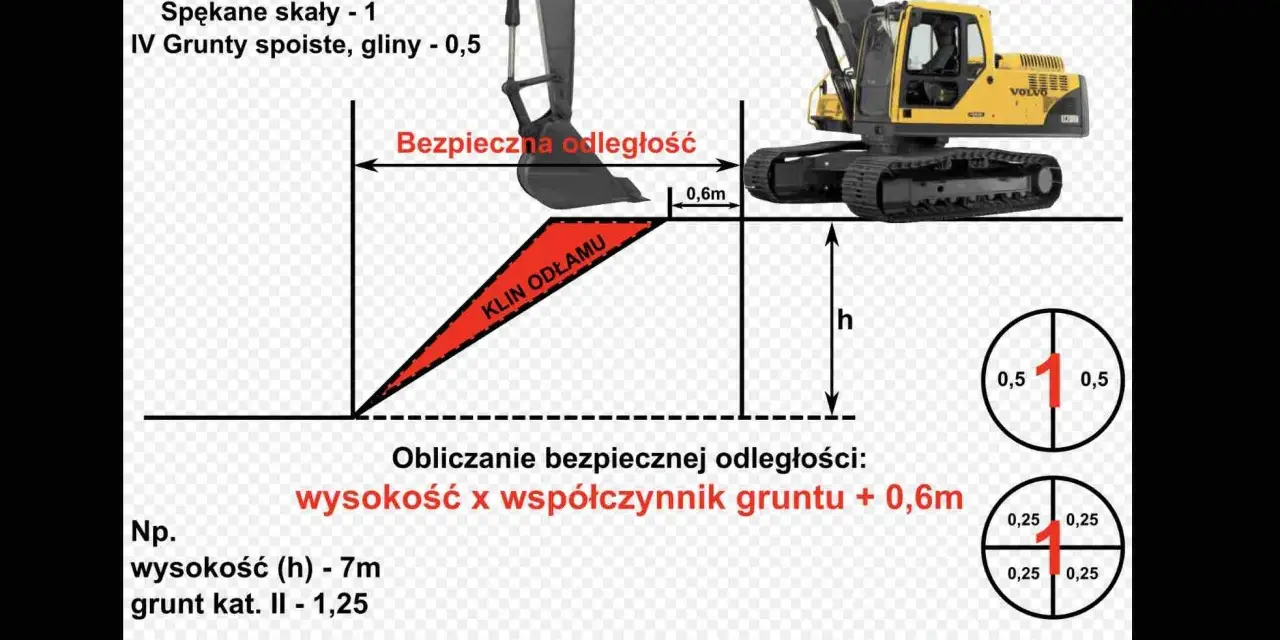

Aby zapewnić bezpieczeństwo podczas prac ziemnych, kluczowe jest obliczenie bezpiecznej odległości maszyny od krawędzi wykopu. Służy do tego uproszczony wzór: l = (h * współczynnik) + 0,6 m. W tym wzorze l oznacza bezpieczną odległość od krawędzi wykopu w metrach, a h to głębokość wykopu również w metrach. Zrozumienie i stosowanie tego wzoru to podstawowe narzędzie do zapewnienia bezpieczeństwa na budowie.
Tajemnicze "współczynniki": Jak kategoria gruntu zmienia Twoje obliczenia?
Współczynnik we wzorze na obliczenie klina odłamu jest kluczowym elementem, który odzwierciedla właściwości mechaniczne gruntu. Jego wartość jest bezpośrednio zależna od kategorii gruntu, co precyzyjnie określa jego spójność i tendencję do osuwania się. Dlatego właśnie prawidłowe określenie kategorii gruntu jest pierwszym i najważniejszym krokiem do wykonania poprawnych obliczeń i zapewnienia bezpieczeństwa.
Od piasku po glinę: Charakterystyka kategorii gruntów I-IV i przypisane im wartości
Wartości współczynnika dla poszczególnych kategorii gruntu są znormalizowane i wynoszą:
- Kategoria I (np. piasek suchy): współczynnik 1,5. Grunty te charakteryzują się niską spójnością i dużą podatnością na osuwanie.
- Kategoria II (np. grunty małospoiste): współczynnik 1,25. Są nieco bardziej stabilne niż piaski, ale nadal wymagają ostrożności.
- Kategoria III (np. grunty średniospoiste, spękane skały): współczynnik 1,0. Charakteryzują się umiarkowaną spójnością.
- Kategoria IV (np. grunty spoiste, gliny): współczynnik 0,5. Są to grunty najbardziej spoiste i stabilne, ale nawet one mogą ulec osunięciu w niekorzystnych warunkach.
Jak widać, im bardziej stabilny grunt, tym niższy współczynnik, co przekłada się na mniejszą bezpieczną odległość od krawędzi wykopu. Wyszukiwanie frazy "klin odłamu wzór" jest bardzo popularne wśród operatorów maszyn budowlanych i osób przygotowujących się do egzaminów państwowych na uprawnienia w tej dziedzinie, co świadczy o praktycznym zapotrzebowaniu na tę wiedzę.
Obliczanie klina odłamu krok po kroku Przykłady, które musisz poznać
Scenariusz 1: Wykop w gruncie sypkim (Kategoria I) jak daleko odsunąć maszynę?
Załóżmy, że wykonujemy wykop o głębokości h = 2,5 m w gruncie sypkim, należącym do Kategorii I, dla którego współczynnik wynosi 1,5. Podstawiając wartości do wzoru, otrzymujemy: l = (2,5 m * 1,5) + 0,6 m = 3,75 m + 0,6 m = 4,35 m. Oznacza to, że operator maszyny powinien zachować bezpieczną odległość co najmniej 4,35 metra od krawędzi wykopu, aby uniknąć ryzyka.
Scenariusz 2: Praca na gruncie spoistym (Kategoria IV) czy możesz podejść bliżej?
Teraz rozważmy wykop o głębokości h = 3,0 m w gruncie spoistym, należącym do Kategorii IV, dla którego współczynnik wynosi 0,5. Obliczenie wygląda następująco: l = (3,0 m * 0,5) + 0,6 m = 1,5 m + 0,6 m = 2,1 m. W tym przypadku bezpieczna odległość wynosi 2,1 metra. Jak widać, różnica w rodzaju gruntu znacząco wpływa na wymaganą odległość, ilustrując, jak kluczowe jest prawidłowe rozpoznanie kategorii gruntu.
Stwórz własny "wzór": Interaktywny kalkulator do obliczania bezpiecznej odległości
Aby ułatwić Ci pracę i zapewnić maksymalne bezpieczeństwo, zachęcam do skorzystania z interaktywnych narzędzi. Dostępne są kalkulatory online oraz arkusze kalkulacyjne (np. w Excelu), które pozwalają na szybkie i łatwe obliczenie bezpiecznej odległości dla Twoich indywidualnych warunków. Korzystanie z takich narzędzi to inwestycja w bezpieczeństwo i efektywność pracy.
Co jeszcze wpływa na stabilność wykopu? Czynniki, których nie ma we wzorze
Gdy ziemia jest mokra: Jak warunki wodne zwiększają ryzyko osunięcia?
Warunki hydrogeologiczne odgrywają niezwykle ważną rolę w stabilności wykopów. Obecność wody w gruncie, czy to w wyniku opadów deszczu, czy wysokiego poziomu wód gruntowych, znacząco zmniejsza jego spójność i tarcie wewnętrzne. To z kolei drastycznie zwiększa ryzyko osunięcia, nawet jeśli obliczenia klina odłamu, wykonane na podstawie suchych parametrów gruntu, wydają się bezpieczne. Dlatego w takich sytuacjach konieczne jest zastosowanie dodatkowych metod kontroli wody, takich jak drenaż.
Ciężar ma znaczenie: Wpływ maszyn i składowanych materiałów na krawędź wykopu
Obciążenia zewnętrzne to kolejny czynnik, który może znacząco wpłynąć na stabilność wykopu. Ciężar maszyn budowlanych, takich jak koparki czy ładowarki, a także masa składowanych materiałów (urobek, materiały budowlane) oraz ruch pojazdów w pobliżu krawędzi wykopu, mogą destabilizować grunt. Te dodatkowe obciążenia mogą prowokować osunięcia, nawet jeśli bezpieczna odległość została obliczona bez ich uwzględnienia. Dlatego zawsze należy brać pod uwagę rozmieszczenie maszyn i materiałów na placu budowy.
Wibracje i dynamiczne obciążenia: Ukryte zagrożenia w pobliżu strefy pracy
Nie wolno zapominać o ukrytych zagrożeniach, takich jak wibracje generowane przez pracujące maszyny (np. wibroprasy, młoty hydrauliczne) czy dynamiczne obciążenia wynikające z nagłego hamowania pojazdów lub uderzeń. Te czynniki mogą prowadzić do zmęczenia gruntu i nagłych osunięć, nawet na pozornie stabilnym terenie. Świadomość ich istnienia pozwala na podejmowanie odpowiednich środków ostrożności.
Jak skutecznie zabezpieczyć się przed osunięciem? Najważniejsze metody
Odpowiednie skarpowanie: Kiedy i jak profilować ściany wykopu?
Skarpowanie jest podstawową metodą zabezpieczania wykopów. Polega ono na nadaniu ścianom wykopu odpowiedniego kąta nachylenia, co minimalizuje ryzyko osunięcia. Stosuje się je zazwyczaj w mniej wymagających warunkach gruntowych i przy wykopach o umiarkowanej głębokości. Ogólne zasady profilowania ścian zależą od rodzaju gruntu i głębokości wykopu, a ich celem jest zapewnienie naturalnej stabilności skarpy.
Odeskowanie i ściany oporowe: Kiedy podstawowe obliczenia to za mało?
W sytuacjach, gdy podstawowe obliczenia klina odłamu i skarpowanie nie są wystarczające na przykład w gruntach o niskiej spójności, przy głębokich wykopach lub w pobliżu istniejących obiektów konieczne jest zastosowanie bardziej zaawansowanych metod zabezpieczania. Należą do nich odeskowanie (szalowanie) ścian wykopu oraz budowa ścian oporowych. Te rozwiązania zapewniają dodatkowe wsparcie i stabilność, zapobiegając deformacjom i osunięciom gruntu.
Najczęstsze błędy operatorów i jak ich unikać praktyczna checklista
Oto lista najczęstszych błędów popełnianych na budowie w kontekście bezpieczeństwa wykopów:
- Zbyt bliskie podjeżdżanie maszyną do krawędzi wykopu: Zawsze zachowaj bezpieczną odległość obliczoną na podstawie wzoru i uwzględniającą obciążenia.
- Składowanie urobku i materiałów przy krawędzi wykopu: Urobek i materiały budowlane powinny być składowane w bezpiecznej odległości, aby nie obciążać dodatkowo krawędzi.
- Brak oceny warunków gruntowych i wodnych: Zawsze dokonaj oceny rodzaju gruntu i warunków wodnych przed rozpoczęciem prac. W razie wątpliwości skonsultuj się z geotechnikiem.
- Ignorowanie zmian pogodowych: Intensywne opady deszczu lub rozmarzanie gruntu mogą znacząco wpłynąć na jego stabilność. Dostosuj prace do panujących warunków.
- Praca w pobliżu wykopu bez odpowiedniego zabezpieczenia: Nawet krótkotrwałe prace w pobliżu krawędzi wykopu wymagają oceny ryzyka i ewentualnego zastosowania dodatkowych zabezpieczeń.
Bezpieczna praca to podstawa: Jak wiedza o klinie odłamu przekłada się na profesjonalizm?
Klin odłamu na egzaminie państwowym: Jakie pytania mogą się pojawić?
Wiedza o klinie odłamu jest często testowana podczas egzaminów państwowych na uprawnienia operatora maszyn budowlanych. Możesz spodziewać się pytań dotyczących jego definicji, wzoru na obliczenie bezpiecznej odległości, czynników wpływających na jego wielkość oraz podstawowych metod zabezpieczania wykopów. Solidne zrozumienie tego tematu jest kluczowe do zdania egzaminu i, co ważniejsze, do zapewnienia bezpieczeństwa na budowie.
Przeczytaj również: Geodeta: Kim jest i kiedy potrzebujesz jego usług?
Od teorii do praktyki: Wdrażanie zasad bezpieczeństwa w codziennej pracy na budowie
Praktyczne stosowanie wiedzy o klinie odłamu w codziennej pracy jest nieodłącznym elementem profesjonalizmu w branży budowlanej. To nie tylko umiejętność obsługi maszyn, ale przede wszystkim odpowiedzialność za bezpieczeństwo własne i innych. Inwestowanie w wiedzę o klinie odłamu to inwestycja w bezpieczeństwo, efektywność pracy i budowanie reputacji solidnego fachowca.
