Łączenie paneli fotowoltaicznych - Jak uniknąć błędów?

Sposób łączenia paneli fotowoltaicznych decyduje nie tylko o tym, ile energii instalacja odda w ciągu dnia, ale też o tym, czy falownik będzie pracował stabilnie w upale, mrozie i przy częściowym zacienieniu. Poniżej rozkładam temat na czynniki pierwsze: od różnicy między połączeniem szeregowym i równoległym, przez dobór stringu do falownika, aż po błędy montażowe, które najczęściej psują uzysk.

Jak działa połączenie modułów i co zmienia w instalacji

Najprościej mówiąc, w instalacji PV nie „sumuje się” wszystkiego naraz. Zmienia się albo napięcie, albo prąd, a od tego zależy, czy zestaw pasuje do falownika. String, czyli ciąg paneli połączonych w jeden obwód DC, zachowuje się inaczej niż grupa modułów spiętych równolegle, dlatego nie dobiera się go na oko.

W praktyce patrzę na cztery parametry: Voc (napięcie jałowe), Vmp (napięcie w punkcie mocy maksymalnej), Isc (prąd zwarciowy) i Imp (prąd roboczy przy mocy maksymalnej). To one mówią, czy moduły da się bezpiecznie połączyć i czy falownik wejdzie w swoje okno pracy. Jeśli zestaw ma za niskie napięcie, falownik może w ogóle nie wystartować. Jeśli prąd jest za duży, wejdą ograniczenia wejścia DC i część energii po prostu się zmarnuje.

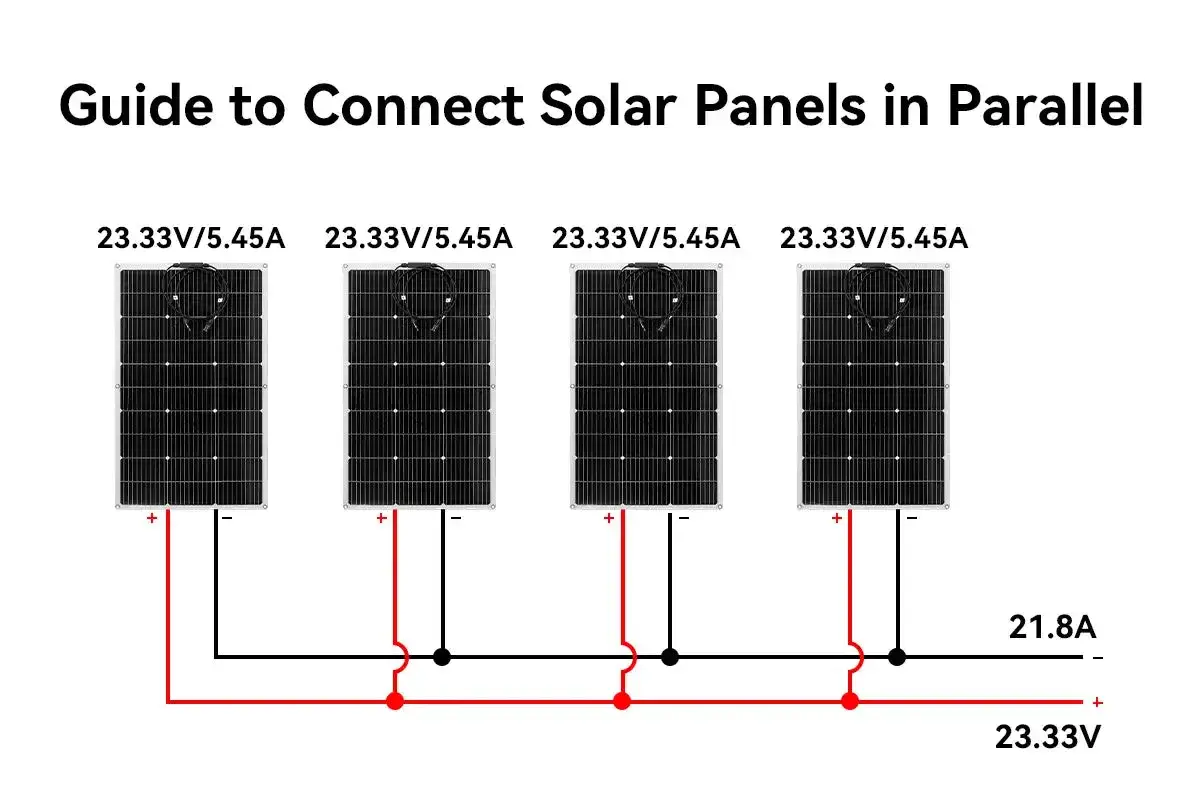

Prosty przykład dobrze pokazuje różnicę. Dwa moduły po 450 W o parametrach 41 V Vmp i 11 A Imp połączone szeregowo dadzą około 82 V i 11 A. Te same moduły połączone równolegle dadzą około 41 V i 22 A. Moc nominalna pozostaje podobna, ale całkiem inaczej obciąża się przewody, zabezpieczenia i wejścia falownika. Kiedy już to rozumiem, łatwiej zdecydować, który układ ma sens na danym dachu.

Właśnie od tej różnicy przechodzę do najważniejszego pytania: kiedy wybrać szereg, kiedy równoległe, a kiedy sensowniejszy będzie układ mieszany.

Szeregowo, równolegle czy mieszanie

Nie ma jednego układu dobrego dla wszystkich dachów. Ja traktuję te trzy warianty jak narzędzia, z których każde rozwiązuje inny problem. Najczęściej chodzi o dopasowanie do falownika, ale w praktyce równie ważne są zacienienie, liczba połaci i długość tras kablowych.

W prostych instalacjach dachowych zwykle wygrywa układ szeregowy, bo jest czytelny i tani w montażu. Jeśli jednak dach ma kilka kierunków albo część modułów bywa czasowo zacieniona, zaczyna się robić miejsce na układ mieszany albo na wydzielenie osobnych torów pracy. To prowadzi wprost do najważniejszego etapu, czyli dopasowania całego układu do falownika i warunków na dachu.

Jak dobrać układ do falownika, dachu i zacienienia

W dobrze zaprojektowanej instalacji nie zaczynam od liczby paneli, tylko od danych wejściowych urządzenia. Falownik ma swoje granice: maksymalne napięcie DC, zakres MPPT, dopuszczalny prąd wejściowy i liczbę niezależnych trackerów. MPPT, czyli śledzenie punktu mocy maksymalnej, pozwala falownikowi pracować tam, gdzie moduły oddają najwięcej energii. Jeśli string jest źle dobrany, falownik nie ma czego śledzić.

Przy doborze patrzę przede wszystkim na cztery rzeczy:

• Zakres MPPT, bo string musi się w nim zmieścić także przy chłodnej pogodzie.
• Maksymalne napięcie DC, bo w niskiej temperaturze napięcie paneli rośnie.
• Maksymalny prąd wejściowy, bo układ równoległy potrafi go szybko przekroczyć.
• Liczbę MPPT, bo różne połacie dachu najlepiej rozdzielać na osobne tory.

Jeśli moduły mają różną orientację, różne kąty nachylenia albo jeden rząd łapie cień od komina, nie pakuję ich do jednego stringu tylko dlatego, że „da się je połączyć”. To najkrótsza droga do spadków produkcji. W takich warunkach osobne MPPT, optymalizatory albo rozdzielenie na kilka ciągów zwykle daje lepszy efekt niż próba upchania wszystkiego w jedną linię.

To samo dotyczy mieszania modułów z różnych partii. Różnice rzędu kilku procent w parametrach potrafią wyglądać niegroźnie na papierze, ale w stringu zaczynają pracować przeciwko sobie. Z tego powodu często wolę prostszy podział instalacji niż pozornie „sprytną” oszczędność na jednym wspólnym torze.

Kiedy układ jest już zaplanowany, przechodzę do montażu. Tu liczy się porządek pracy, a nie siła nacisku i pośpiech.

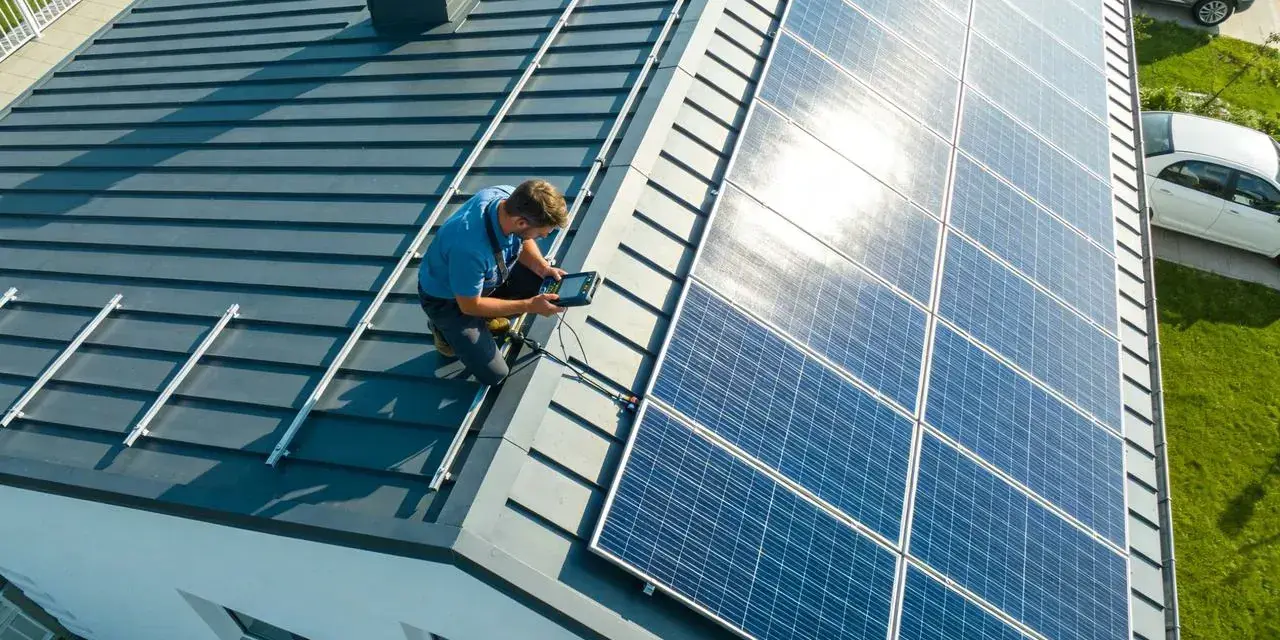

Jak połączyć moduły krok po kroku bez niepotrzebnego ryzyka

Najbezpieczniej traktować montaż jak serię krótkich kontroli, a nie jeden duży ruch. To zmniejsza ryzyko pomyłki przy polaryzacji, uszkodzenia złączy i późniejszego szukania błędu w gotowej instalacji.

1. Sprawdzam karty katalogowe modułów i falownika, zanim dotknę przewodów.
2. Układam stringi tak, by moduły w jednym ciągu miały podobne warunki pracy, ten sam kierunek i możliwie podobne zacienienie.
3. Łączę moduły zgodnie z instrukcją producenta, pilnując zgodnych złączy i właściwego zacisku przewodu.
4. Nie mieszam przypadkowych elementów osprzętu tylko dlatego, że „pasują”. Luz na złączu DC kończy się grzaniem i stratami.
5. Przed podłączeniem do falownika sprawdzam polaryzację i podstawowe parametry napięciowe stringu.
6. Nie rozpinam złączy DC pod obciążeniem.
7. Po uruchomieniu porównuję produkcję i napięcia robocze z założeniami projektowymi.

Przy większych instalacjach lub bardziej złożonych dachach dokładam jeszcze jedną zasadę: najpierw porządek kabli, potem estetyka. Kabel prowadzony bez ostrych łuków, bez tarcia o krawędzie i bez zbędnej długości jest po prostu bardziej trwały. Estetyka ma znaczenie, ale dopiero po bezpieczeństwie i powtarzalności połączeń.

Takie podejście ogranicza większość usterek jeszcze przed pierwszym włączeniem. Następny krok to zrozumienie, które błędy najczęściej obniżają uzysk, nawet jeśli wszystko wygląda „poprawnie” na pierwszy rzut oka.

Najczęstsze błędy, które obniżają uzysk

W praktyce największe straty rzadko biorą się z jednej spektakularnej awarii. Częściej wynikają z drobnych decyzji, które same w sobie wyglądają niewinnie, ale razem robią różnicę w produkcji.

• Mieszanie różnych modułów w jednym stringu, zwłaszcza gdy mają inną moc, prąd lub inną charakterystykę temperaturową.
• Zacienienie jednego elementu i łączenie go z mocno doświetlonymi panelami, przez co słabszy moduł obniża pracę całego ciągu.
• Zbyt krótki lub zbyt długi string, przez co falownik pracuje poza optymalnym oknem MPPT albo w ogóle nie startuje.
• Niepewne złącza, które po czasie łapią luz, grzeją się i powodują spadki oraz ryzyko uszkodzenia.
• Ignorowanie temperatury, bo zimą napięcie rośnie, a latem spada, więc projekt trzeba liczyć z zapasem.
• Niedoszacowanie wpływu brudu, śniegu i liści, które potrafią wywołać efekt podobny do częściowego cienia.

Warto pamiętać o jednym szczególe: bypass diody nie „naprawiają” zacienienia, tylko ograniczają jego skutki. Pozwalają ominąć część ogniw, ale nie usuwają strat wynikających z nierównej pracy modułów. Właśnie dlatego połączenie paneli powinno uwzględniać nie tylko elektrykę, lecz także to, co dzieje się na dachu przez cały rok.

Jeśli dach jest trudny, cień jest stały albo moduły są rozłożone na wielu połaciach, zwykły string nie zawsze będzie najlepszą odpowiedzią. Wtedy warto rozważyć rozwiązania bardziej elastyczne.

Kiedy optymalizatory lub mikrofalowniki mają sens

Nie jestem zwolennikiem dokładania elektroniki „na wszelki wypadek”. Jeżeli dach jest prosty, a moduły pracują w podobnych warunkach, klasyczny string bywa najbardziej opłacalny. Gdy jednak pojawia się cień, kilka orientacji lub duże różnice w ekspozycji, dodatkowe urządzenia potrafią realnie poprawić wynik.

Wybór nie sprowadza się więc do hasła „lepiej” albo „gorzej”. Ja patrzę na prosty rachunek: ile energii zyskam dzięki dodatkowej elektronice i czy ten zysk uzasadnia koszt, montaż oraz późniejszy serwis. Na dachach jednolitych odpowiedź bywa negatywna. Na dachach z cieniem od kominów, lukarn czy drzew, bywa odwrotnie.

Kiedy decyzja jest już podjęta, zostaje ostatni etap, który wielu inwestorów traktuje zbyt lekko, czyli uruchomienie i pierwsza weryfikacja pracy systemu.

Co sprawdzam przed pierwszym uruchomieniem i po kilku dniach pracy

Najwięcej spokoju daje mi krótka, ale konsekwentna kontrola. Nie chodzi o biurokrację, tylko o wyłapanie rzeczy, które na dachu widać gorzej niż w danych z falownika.

• Sprawdzam zgodność polaryzacji każdego stringu.
• Mierzę napięcie jałowe przed podłączeniem do urządzenia.
• Porównuję parametry robocze z projektem i kartą katalogową falownika.
• Oglądam złącza, prowadzenie kabli i miejsca przejść przez konstrukcję.
• Po kilku dniach patrzę na wykres produkcji, temperaturę złącz i ewentualne odchylenia między stringami.

Jeżeli jeden ciąg produkuje wyraźnie mniej od drugiego przy podobnych warunkach nasłonecznienia, zwykle nie czekam, aż problem sam „się ułoży”. Szukam przyczyny od razu, bo na tym etapie najłatwiej jeszcze coś skorygować bez kosztownej rozbiórki. Czasem winny jest cień w konkretnej godzinie dnia, czasem kabel, a czasem tylko źle wpięte złącze.

Dobrze zrobiona kontrola po uruchomieniu zamyka większość ryzyk, ale zostaje jeszcze jedna rzecz, o której lubię przypominać na koniec, bo decyduje o jakości całej instalacji bardziej niż sam wybór schematu.

Co jeszcze sprawdzam, zanim uznam instalację za dobrze zrobioną

Najlepsze instalacje nie są najbardziej skomplikowane, tylko najbardziej przewidywalne. Jeśli string jest dopasowany do falownika, moduły pracują w podobnych warunkach, a złącza i przewody zostały dobrane bez skrótów, system zwykle oddaje stabilny uzysk przez lata. Właśnie dlatego ja zaczynam od projektu elektrycznego, a dopiero potem przechodzę do montażu na dachu.

Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby ona tak: najpierw dopasuj układ do warunków pracy, potem licz moc z katalogu. To prosty porządek, ale oszczędza najwięcej nerwów, bo eliminuje poprawki, ogranicza straty od zacienienia i sprawia, że instalacja zachowuje się tak, jak zaplanowano, również wtedy, gdy pogoda i temperatura przestają być idealne.
