Grunt gliniasty to jedno z największych wyzwań, jakie mogą stanąć na drodze do stworzenia trwałej i estetycznej nawierzchni z kostki brukowej. Jego specyficzne właściwości sprawiają, że wymaga on zupełnie innego podejścia niż standardowe podłoża. Ignorowanie tych różnic to niemal pewna droga do późniejszych problemów, falowania nawierzchni, a nawet jej całkowitego zniszczenia. Jako Robert Lis, wielokrotnie spotykałem się z sytuacjami, gdzie oszczędności na etapie przygotowania podbudowy kończyły się wielokrotnie większymi wydatkami na naprawy. Dlatego tak ważne jest, aby zrozumieć, dlaczego glina jest tak problematyczna i jak sobie z nią skutecznie radzić.
Dlaczego glina to największy wróg Twojej kostki brukowej?
Grunt gliniasty, ze względu na swoją drobnoziarnistą strukturę, jest niezwykle trudnym podłożem pod nawierzchnie brukowe. Jego głównym problemem jest bardzo niska przepuszczalność dla wody. Oznacza to, że woda opadowa, która dostanie się na lub pod nawierzchnię, nie ma gdzie wsiąkać. Zamiast tego, gromadzi się, co prowadzi do wielu problemów. Glina ma również tendencję do pęcznienia pod wpływem wilgoci i kurczenia się podczas suszy. Te cykliczne zmiany objętości powodują niestabilność podłoża, co bezpośrednio przekłada się na deformacje kostki brukowej. Co więcej, bez odpowiedniego oddzielenia, drobne cząstki gliny mogą łatwo mieszać się z kruszywem używanym do budowy podbudowy. Ten proces, zwany zamulaniem, drastycznie obniża nośność całej konstrukcji. W skrócie, układanie kostki brukowej bezpośrednio na glinie jest absolutnie niedopuszczalne i gwarantuje zniszczenie nawierzchni w krótkim czasie.
Trzy grzechy główne gliniastego podłoża: woda, mróz i niestabilność
Niska przepuszczalność gliny to prawdziwy problem. Woda, która nie może swobodnie wsiąknąć, gromadzi się tuż pod nawierzchnią. Zastoiska wodne osłabiają podłoże, sprawiając, że staje się ono plastyczne i podatne na ugniatanie pod naciskiem ruchu. W połączeniu z cyklicznymi zmianami objętości gliny pęcznieniem przy dużej wilgotności i kurczeniem się podczas suszy tworzy to podłoże, które nie jest w stanie zapewnić stabilnego oparcia dla kostki brukowej. Każdy ruch, każdy nacisk, może prowadzić do przemieszczania się gruntu i nierówności na powierzchni.
Czym są wysadziny mrozowe i dlaczego niszczą nawierzchnię?
Zjawisko wysadzin mrozowych to jeden z najgroźniejszych wrogów nawierzchni brukowej, a glina jest dla niego idealnym podłożem. Kiedy woda zgromadzona w podbudowie lub na granicy gliny i kruszywa zamarza, zwiększa swoją objętość nawet o 9%. Ten wzrost objętości działa jak potężny klin, który podnosi i wypycha elementy nawierzchni do góry. Po roztopach woda ponownie wsiąka w osłabione podłoże, a ciężar kostki brukowej powoduje, że zapada się ona w powstałe pustki. Powtarzające się cykle zamarzania i rozmarzania prowadzą do stopniowego pękania i deformacji kostki, a w skrajnych przypadkach do całkowitego zniszczenia nawierzchni.
Czy można zignorować specyfikę gliny? Konsekwencje błędów na starcie
Układanie kostki bezpośrednio na glinie jest absolutnie niedopuszczalne i gwarantuje zniszczenie nawierzchni.
Ignorowanie specyfiki gruntu gliniastego na etapie przygotowania podbudowy to błąd, który będzie nas kosztował znacznie więcej w przyszłości. Początkowe oszczędności na materiałach czy głębokości wykopu szybko obracają się przeciwko nam. Typowe konsekwencje to falowanie nawierzchni, zapadanie się kostki w niektórych miejscach, powstawanie kałuż, a nawet pękanie pojedynczych elementów. Każda z tych usterek wymaga interwencji, a często całościowej naprawy nawierzchni. Z mojego doświadczenia wynika, że lepiej zainwestować w prawidłowe przygotowanie podbudowy raz, niż wielokrotnie płacić za naprawy, które i tak mogą nie przynieść trwałego rozwiązania, jeśli problem leży u podstaw konstrukcji.
Klucz do sukcesu: Prawidłowa struktura warstw podbudowy na glinie
Skuteczna podbudowa na gruncie gliniastym musi przede wszystkim skutecznie radzić sobie z wodą i zapobiegać mieszaniu się warstw. Oznacza to, że jej konstrukcja musi być bardziej złożona niż na gruntach przepuszczalnych. Kluczowe jest zastosowanie materiałów, które zapewnią separację podłoża od kruszywa oraz szybkie odprowadzenie wody. Prawidłowo zaprojektowana i wykonana podbudowa pełni rolę amortyzatora, rozkładając obciążenia i chroniąc nawierzchnię przed destrukcyjnym działaniem mrozu i wody.

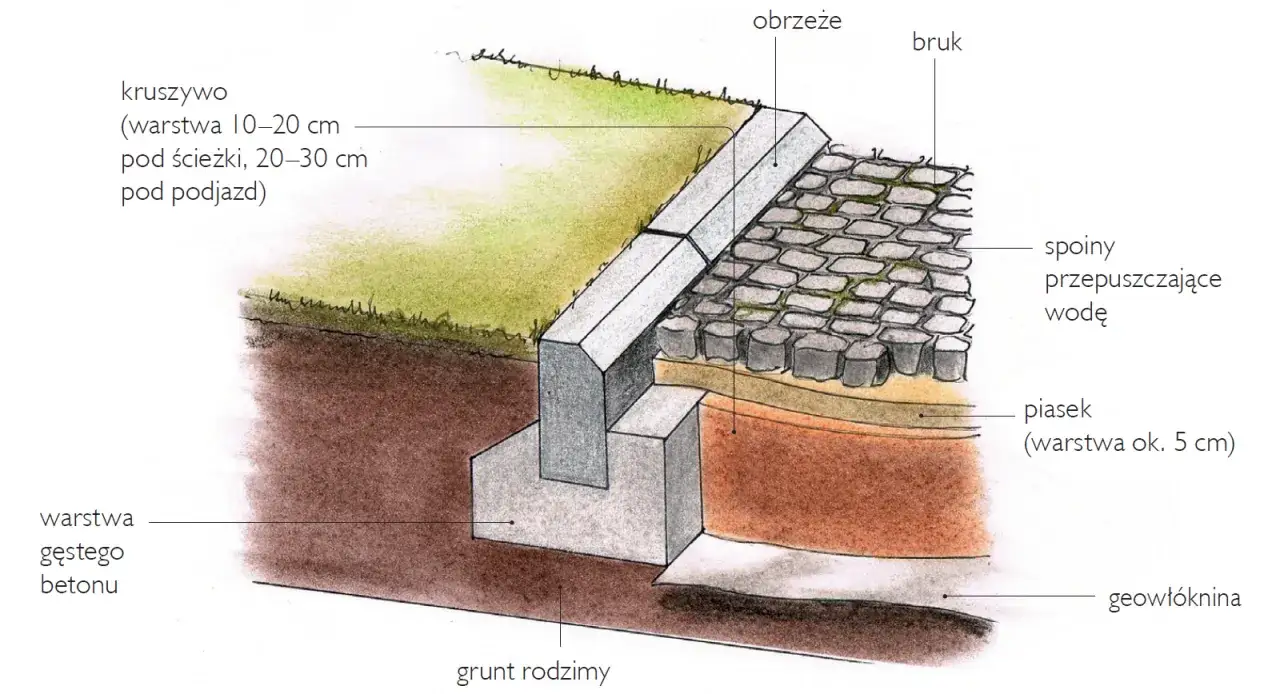

Schemat, który musisz znać: Warstwy podbudowy od A do Z
Aby zapewnić trwałość nawierzchni na glinie, podbudowa musi składać się z kilku kluczowych warstw, ułożonych w odpowiedniej kolejności. Oto podstawowy schemat, od dołu do góry:
- Geowłóknina: Pierwsza warstwa, bezpośrednio na dnie wykopu.
- Warstwa drenażowa (odsączająca): Warstwa grubego kruszywa.
- Podbudowa właściwa (nośna): Główna warstwa konstrukcyjna z drobniejszego kruszywa.
- Podsypka (warstwa wyrównująca): Ostatnia warstwa przed ułożeniem kostki.
Geowłóknina – Cichy bohater Twojego podjazdu. Dlaczego jest absolutnie niezbędna?
Geowłóknina to materiał, którego nie można pominąć przy budowie podbudowy na glinie. Jej główną rolą jest separacja. Układana bezpośrednio na dnie wykopu, zapobiega mieszaniu się plastycznej gliny z kruszywem warstwy drenażowej i nośnej. Bez niej, drobne cząstki gliny mogłyby wnikać w kruszywo, zamulać je i drastycznie obniżać jego nośność oraz zdolność do drenażu. Dodatkowo, geowłóknina wzmacnia podłoże i zapobiega jego deformacjom. Wywinięcie jej na boki wykopu dodatkowo zabezpiecza przed wnikaniem gliny z obrzeży.
Warstwa drenażowa (odsączająca) – Jak skutecznie pozbyć się wody spod kostki?
Zadaniem warstwy drenażowej jest błyskawiczne odprowadzenie wody, która przeniknie przez fugi kostki brukowej lub z gruntu rodzimego. Na glinie jest to absolutnie kluczowe. Warstwa ta powinna być wykonana z grubego, dobrze przepuszczalnego kruszywa, takiego jak żwir lub tłuczeń o frakcji 30-60 mm lub 31,5-63 mm. Zalecana grubość tej warstwy to od 10 do 20 cm. Dzięki dużej frakcji kruszywa i odpowiedniej grubości, woda może swobodnie spływać do systemów odwadniających, nie gromadząc się pod nawierzchnią i nie powodując wysadzin mrozowych.
Podbudowa nośna – Jaką grubość i rodzaj kruszywa wybrać, by nawierzchnia przetrwała lata?
Podbudowa właściwa, nazywana również warstwą nośną, stanowi główny element konstrukcyjny nawierzchni. Odpowiada za przenoszenie obciążeń z kostki brukowej na podłoże. Na glinie stosuje się tu przede wszystkim kruszywo łamane o frakcji 0-31,5 mm. Kluczowa jest tu odpowiednia grubość tej warstwy, która musi być dopasowana do przewidywanego obciążenia. Dla ruchu pieszego wystarczy zazwyczaj 15-20 cm, natomiast dla podjazdów samochodowych konieczne jest minimum 30-40 cm. Bardzo ważne jest, aby każdą warstwę podbudowy nośnej o grubości 10-15 cm zagęszczać mechanicznie, na przykład za pomocą wibracyjnej płyty. Maddar.pl podkreśla, że zbyt mała grubość podbudowy w stosunku do obciążenia jest jednym z najczęstszych błędów prowadzących do awarii.
Podsypka – ostatni szlif przed ułożeniem kostki. Piasek czy grys?
Podsypka to ostatnia warstwa przygotowywana przed ułożeniem kostki brukowej. Jej zadaniem jest wyrównanie drobnych nierówności i umożliwienie precyzyjnego osadzenia kostki. Standardowa grubość podsypki wynosi od 3 do 5 cm. Do jej wykonania najczęściej używa się piasku lub drobnego grysu, na przykład o frakcji 2-5 mm. Wybór materiału zależy od preferencji wykonawcy i rodzaju kostki, ale kluczowe jest, aby podsypka była równa i dobrze zagęszczona przed rozpoczęciem układania bruku.
Podbudowa na glinie krok po kroku – instrukcja dla wykonawcy
Przygotowanie podbudowy na glinie wymaga precyzji i dokładności na każdym etapie. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci wykonać prace prawidłowo, minimalizując ryzyko błędów.
Krok 1: Korytowanie, czyli jak głęboko kopać pod chodnik, a jak pod podjazd?
Pierwszym krokiem jest wykonanie korytowania, czyli wykopu pod całą konstrukcję nawierzchni. Na gruncie gliniastym głębokość tego wykopu jest znacznie większa niż na gruntach przepuszczalnych. Dla chodników i ścieżek pieszych zazwyczaj wystarcza głębokość około 30-40 cm. Natomiast dla podjazdów, po których będą poruszać się samochody, konieczne jest wykopanie otworu o głębokości od 40 do nawet 60 cm. Jako przykład, przytoczyć można wyliczenia wskazujące, że dla podjazdu o obciążeniu lekkimi pojazdami, suma grubości warstw (np. 30 cm tłucznia + 15 cm klińca + 5 cm podsypki + 6 cm kostki) może wymagać wykopu o głębokości około 56 cm.
Krok 2: Rozkładanie geowłókniny – Technika i najważniejsze zasady
Po wykonaniu korytowania i wyrównaniu dna, przystępujemy do rozłożenia geowłókniny. Należy ją układać bezpośrednio na dnie wykopu, dbając o to, aby materiał był rozłożony płasko, bez zagnieceń. Kluczowe jest zapewnienie odpowiednich zakładów między sąsiadującymi pasami geowłókniny minimalna szerokość zakładu to 15-20 cm. Dodatkowo, geowłókninę powinno się wywinąć na boki wykopu, na wysokość około 10-15 cm. Zapobiega to wnikaniu gliny z bocznych ścianek do warstw podbudowy.
Krok 3: Układanie i zagęszczanie warstwy drenażowej
Na rozłożonej geowłókninie układamy warstwę drenażową. Używamy do tego grubego kruszywa, takiego jak żwir lub tłuczeń o frakcji 30-60 mm lub 31,5-63 mm. Warstwa ta powinna mieć grubość od 10 do 20 cm. Po ułożeniu kruszywa, konieczne jest jego dokładne zagęszczenie. Najlepszym narzędziem do tego celu jest zagęszczarka mechaniczna (płyta wibracyjna). Starannie zagęszczona warstwa drenażowa zapewni efektywne odprowadzanie wody.
Krok 4: Budowa podbudowy właściwej – zasada "warstwa po warstwie"
Teraz przystępujemy do budowy podbudowy właściwej, czyli warstwy nośnej. Stosujemy tu kruszywo łamane o frakcji 0-31,5 mm. Na glinie kluczowe jest stosowanie zasady "warstwa po warstwie". Oznacza to, że materiał układamy warstwami o grubości nieprzekraczającej 10-15 cm, a każdą taką warstwę należy dokładnie zagęścić mechanicznie. Powtarzamy ten proces, aż do osiągnięcia wymaganej grubości podbudowy, która zależy od przeznaczenia nawierzchni (15-20 cm dla ruchu pieszego, 30-40 cm dla ruchu samochodowego).
Krok 5: Przygotowanie idealnie równej podsypki
Ostatnim etapem przygotowania podbudowy jest wykonanie podsypki. Ma ona grubość zazwyczaj 3-5 cm i służy do precyzyjnego osadzenia kostki brukowej. Do jej wykonania używamy piasku lub drobnego grysu (np. 2-5 mm). Podsypkę należy wyrównać za pomocą łaty lub prostej deski, tworząc idealnie płaską powierzchnię. Ważne jest, aby nie ubijać podsypki zbyt mocno, ponieważ kostka powinna lekko "osiąść" w tej warstwie pod wpływem uderzeń młotka.
Jakie materiały wybrać? Przewodnik po kruszywach i geowłókninach
Dobór odpowiednich materiałów do budowy podbudowy na glinie jest równie ważny, jak samo wykonanie poszczególnych etapów. Niska jakość kruszywa czy niewłaściwy rodzaj geowłókniny mogą zniweczyć nasze starania i doprowadzić do problemów w przyszłości. Dlatego warto wiedzieć, na co zwracać uwagę przy zakupie.
Jak czytać oznaczenia kruszyw? Frakcje, które musisz znać (0-31,5 mm, 30-60 mm)
Oznaczenia kruszyw, takie jak "0-31,5 mm" czy "30-60 mm", informują nas o zakresie wielkości ziaren w danej partii materiału. Pierwsza liczba to minimalny rozmiar ziarna, a druga maksymalny. Zrozumienie tych oznaczeń jest kluczowe dla prawidłowego doboru materiału do konkretnej warstwy podbudowy:
- Frakcja 0-31,5 mm: Jest to materiał o zróżnicowanej wielkości ziaren, od bardzo drobnych pyłów po większe ziarna. Jest idealny do warstwy nośnej (podbudowy właściwej), ponieważ dobrze się zagęszcza i tworzy stabilną strukturę.
- Frakcja 30-60 mm (lub 31,5-63 mm): To grube kruszywo, składające się z większych kamieni. Doskonale nadaje się do warstwy drenażowej, ponieważ zapewnia dużą przepuszczalność dla wody i zapobiega zamulaniu.
- Frakcja 2-5 mm: Bardzo drobny grys, często stosowany do podsypki wyrównującej.
Tłuczeń, kliniec, a może żwir? Co najlepiej sprawdzi się na glinie?
Wybór rodzaju kruszywa zależy od funkcji, jaką ma pełnić w podbudowie:
- Warstwa drenażowa: Najlepszy będzie tu żwir lub tłuczeń o dużej frakcji (np. 30-60 mm). Te materiały zapewniają doskonałą przepuszczalność i ułatwiają odprowadzanie wody.
- Podbudowa właściwa (nośna): Tutaj kluczowe jest użycie kruszywa łamanego (tzw. kliniec lub tłuczeń) o frakcji 0-31,5 mm. Kruszywo łamane ma ostre krawędzie, które lepiej się klinują i zagęszczają, tworząc stabilną i wytrzymałą warstwę nośną.
- Podsypka: Najczęściej stosuje się tu piasek lub drobny grys (np. 2-5 mm), który pozwala na precyzyjne wyrównanie powierzchni przed ułożeniem kostki.
Geowłóknina drogowa czy ogrodowa? Jakie parametry są kluczowe?
Na nawierzchniach poddawanych obciążeniom, takich jak podjazdy czy chodniki, należy stosować geowłókninę drogową. Jest ona znacznie bardziej wytrzymała i odporna na uszkodzenia mechaniczne niż geowłóknina ogrodowa. Kluczowe parametry, na które należy zwrócić uwagę, to:
- Gramatura: Powinna wynosić co najmniej 100-150 g/m², a w przypadku podjazdów nawet więcej.
- Wytrzymałość na rozciąganie: Określa, jak mocno materiał może być rozciągany, zanim ulegnie zerwaniu.
- Wodoprzepuszczalność: Ważne, aby geowłóknina pozwalała na swobodny przepływ wody, nie tworząc bariery.
Zastosowanie geowłókniny o odpowiednich parametrach jest gwarancją skutecznej separacji i zapobiegania zamulaniu warstw podbudowy.
Odwodnienie to podstawa – jak skutecznie zarządzać wodą?
Nawet najlepiej wykonana podbudowa na glinie nie będzie w pełni skuteczna, jeśli nie zadbamy o prawidłowe odprowadzenie wody z całej nawierzchni. Na gruncie gliniastym, gdzie woda ma tendencję do gromadzenia się, jest to absolutnie kluczowe dla trwałości całej konstrukcji.
Spadki nawierzchni – ile procent to absolutne minimum?
Odpowiednie spadki nawierzchni są fundamentem skutecznego odwodnienia powierzchniowego. Zapewniają one, że woda deszczowa nie będzie zalegać na powierzchni kostki, ale będzie kierowana w stronę systemów odprowadzających. Absolutne minimum to spadek rzędu 2-3%. Oznacza to, że na każdym metrze długości nawierzchni powinniśmy uzyskać obniżenie o 2-3 cm. Spadki te powinny być ukształtowane w sposób naturalny, zgodnie z rzeźbą terenu, lub celowo, aby skierować wodę do studzienek, korytek ściekowych lub na tereny zielone.
Odwodnienie liniowe i drenaż francuski – kiedy warto je zastosować?
W miejscach, gdzie naturalne spadki nie wystarczają lub gdzie przepływ wody jest szczególnie intensywny, warto rozważyć zastosowanie specjalistycznych systemów odwodnienia. Odwodnienie liniowe, w postaci korytek z rusztami, jest idealne do zbierania wody z większych powierzchni, takich jak podjazdy czy tarasy. Drenaż francuski, czyli wykop wypełniony kruszywem z perforowaną rurą, jest doskonałym rozwiązaniem do odprowadzania wody z głębszych warstw gruntu. Na glinie, gdzie woda nie wsiąka łatwo, te systemy są nieocenione, ponieważ zapewniają szybkie i skuteczne odprowadzenie wody, która mogłaby dostać się do podbudowy lub na jej styku z gruntem rodzimym.
Co zrobić, gdy w wykopie stoi woda?
Jeśli podczas prac w wykopie gromadzi się woda, jest to sygnał, że nie wolno kontynuować dalszych prac. Praca na mokrym, rozmokłym podłożu gliniastym prowadzi do jego deformacji i osłabienia. W takiej sytuacji należy podjąć działania mające na celu usunięcie wody. Najprostszym rozwiązaniem jest pompowanie wody za pomocą pompy. W bardziej skomplikowanych przypadkach może być konieczne wykonanie tymczasowego drenażu, który odprowadzi wodę z wykopu. Prace można wznowić dopiero wtedy, gdy wykop będzie suchy i stabilny.
Najczęstsze błędy przy budowie na glinie i jak ich uniknąć
Znajomość typowych błędów, które popełniają wykonawcy pracując na gruncie gliniastym, to najlepsza droga do ich uniknięcia. Pozwala to zaoszczędzić nie tylko pieniądze, ale także czas i nerwy. Oto najczęściej spotykane pułapki:
Błąd nr 1: Zbyt płytki wykop i oszczędność na kruszywie
Jest to jeden z najpoważniejszych błędów. Zbyt płytkie korytowanie i niedostateczna grubość warstw kruszywa oznaczają, że podbudowa nie będzie w stanie przenieść obciążeń, a nawierzchnia stanie się podatna na wysadziny mrozowe. Na glinie, ze względu na jej właściwości, wymagana jest znacznie większa głębokość podbudowy. Maddar.pl zwraca uwagę, że zbyt mała grubość podbudowy w stosunku do obciążenia jest częstym powodem awarii. Pamiętajmy, że oszczędność na tym etapie jest pozorna.
Błąd nr 2: Pominięcie geowłókniny lub warstwy drenażowej
Na gruncie gliniastym te dwa elementy są absolutnie kluczowe. Pominięcie geowłókniny prowadzi do mieszania się warstw i zamulania podbudowy. Brak lub niewystarczająca warstwa drenażowa skutkuje gromadzeniem się wody, co jest bezpośrednią przyczyną wysadzin mrozowych i osłabienia podłoża. To jeden z najczęstszych i najbardziej brzemiennych w skutki błędów, który prowadzi do szybkiego zniszczenia nawierzchni.
Błąd nr 3: Niewłaściwe zagęszczanie – ukryta przyczyna późniejszych katastrof
Wiele osób bagatelizuje znaczenie prawidłowego zagęszczania poszczególnych warstw podbudowy. Niewłaściwie zagęszczone kruszywo z czasem osiada, prowadząc do nierówności, falowania i pękania kostki brukowej. Jest to tzw. "ukryta przyczyna" problemów, która ujawnia się dopiero po pewnym czasie użytkowania nawierzchni. Staranność i dokładność na etapie zagęszczania są absolutnie niezbędne dla trwałości całej konstrukcji.
Rozwiązanie dla ekstremalnych warunków: Stabilizacja gruntu cementem
W sytuacjach, gdy mamy do czynienia z wyjątkowo trudnymi warunkami gruntowymi, na przykład z bardzo dużą miąższością warstwy gliny, tradycyjna podbudowa mogłaby wymagać ekstremalnej głębokości. W takich przypadkach warto rozważyć bardziej zaawansowane rozwiązanie, jakim jest stabilizacja gruntu rodzimego cementem.
Na czym polega stabilizacja cementem i kiedy jest opłacalna?
Stabilizacja gruntu cementem polega na wymieszaniu rodzimej gliny z odpowiednią ilością cementu (zwykle 5-10% masy gruntu). Proces ten tworzy z gliny twardą, stabilną i mrozoodporną płytę nośną. Metoda ta jest opłacalna i uzasadniona, gdy chcemy uniknąć bardzo głębokiego korytowania lub gdy nawierzchnia będzie poddawana bardzo dużym obciążeniom. Pozwala znacząco zmniejszyć grubość potrzebnej podbudowy.
Przeczytaj również: Jaką zagęszczarkę na podjazd wybrać, aby uniknąć błędów?
Zalety i wady tej metody w porównaniu do tradycyjnej podbudowy
Zalety stabilizacji cementem:
- Tworzy bardzo twardą i mrozoodporną płytę nośną.
- Pozwala na znaczące zmniejszenie głębokości wykopu w porównaniu do tradycyjnej podbudowy na trudnym gruncie.
- Zwiększa nośność podłoża.
Wady stabilizacji cementem:
- Wyższe koszty materiałów (cement) i często specjalistycznego sprzętu do mieszania.
- Wymaga precyzyjnego dozowania cementu i dokładnego wymieszania z gruntem.
- Może być trudniejsza do wykonania dla amatorów bez odpowiedniego doświadczenia.
Wybór między tradycyjną podbudową a stabilizacją cementem powinien być poprzedzony dokładną analizą warunków gruntowych i przewidywanego obciążenia nawierzchni.
