Stabilizacja gruntu do 5 MPa: ile cementu? Precyzyjne obliczenia

Stabilizacja na 5 MPa – dlaczego precyzyjne dozowanie cementu jest kluczowe?

Jako inżynier z wieloletnim doświadczeniem na budowach dróg, wielokrotnie spotykałem się z pytaniem: „Ile worków cementu wrzucić na wywrotkę piachu, żeby wyszła stabilizacja?”. Odpowiedź zawsze brzmi: to zależy. Precyzyjne dozowanie spoiwa to nie fanaberia projektantów, ale fundament trwałości całej konstrukcji. Zanim przejdziemy do konkretnych liczb, musimy zrozumieć, z czym tak naprawdę się mierzymy.

Czym jest stabilizacja gruntu i kiedy staje się koniecznością?

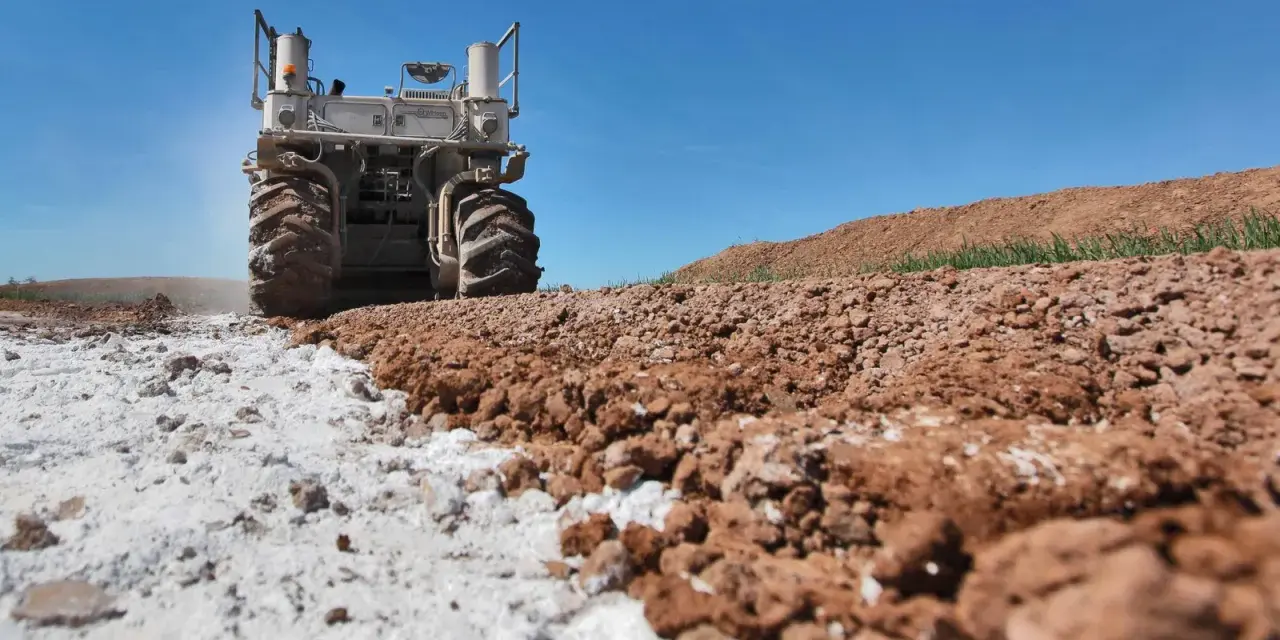

Stabilizacja gruntu cementem to proces technologiczny polegający na wymieszaniu rodzimego gruntu (lub dowiezionego kruszywa) z odpowiednią ilością cementu i wody, a następnie jego zagęszczeniu. Celem tego zabiegu jest trwała poprawa właściwości mechanicznych gruntu, przede wszystkim jego nośności, modułu odkształcenia oraz odporności na działanie wody i mrozu. W budownictwie drogowym stabilizację stosuje się najczęściej do stworzenia tzw. ulepszonego podłoża lub podbudowy pomocniczej. Jest to konieczne wszędzie tam, gdzie naturalny grunt jest zbyt słaby, aby przenieść obciążenia od ruchu pojazdów, na przykład pod konstrukcje zatok autobusowych, parkingów dla samochodów ciężarowych czy placów manewrowych.

Wytrzymałość 5 MPa – co ten parametr oznacza w praktyce budowlanej?

Gdy w projekcie widzimy wymaganie wytrzymałości na ściskanie na poziomie 5 MPa (megapaskali) po 28 dniach twardnienia, oznacza to, że mamy do czynienia z materiałem o wysokich parametrach jak na stabilizację. 5 MPa to granica, która oddziela proste ulepszenia gruntu od pełnoprawnych podbudów zasadniczych pod mniejsze obciążenia. W praktyce oznacza to, że centymetr kwadratowy takiej warstwy musi wytrzymać nacisk około 50 kilogramów. Taka wytrzymałość decyduje o zdolności warstwy do rozkładania obciążeń na szerszą powierzchnię, co drastycznie zmniejsza ryzyko powstania kolein i deformacji na finalnej nawierzchni asfaltowej czy betonowej.

Dlaczego uniwersalna "receptura" nie istnieje? Wprowadzenie do zmiennych czynników

W tym miejscu muszę ostudzić zapał osób szukających prostej tabelki typu „grunt X = Y kg cementu”. Uniwersalna receptura na stabilizację gruntu cementem po prostu nie istnieje. Każdy grunt jest inny, a ilość cementu potrzebna do osiągnięcia 5 MPa jest zmienna i zależy od skomplikowanej układanki czynników. Musimy wziąć pod uwagę rodzaj gruntu (piasek, glina, pospółka), jego naturalną wilgotność, skład chemiczny, a także specyfikę samego cementu, którego użyjemy. To właśnie ta złożoność procesu sprawia, że do każdego zadania należy podchodzić indywidualnie, o czym szerzej opowiem w kolejnych sekcjach.

Od czego zależy ilość cementu? Kluczowe czynniki decydujące o proporcjach

Zrozumienie czynników wpływających na dozowanie cementu to klucz do optymalizacji kosztów i zapewnienia jakości. Z mojego doświadczenia wynika, że błędy na tym etapie są najczęstszą przyczyną awarii budowlanych w późniejszym czasie.

Rodzaj gruntu: Dlaczego piasek potrzebuje mniej cementu niż glina?

To podstawowa zasada fizyki budowli. Rodzaj gruntu determinuje jego powierzchnię właściwą, czyli sumaryczną powierzchnię wszystkich ziaren w danej objętości. Grunty piaszczyste i żwirowe (niespoiste) składają się z grubych ziaren. Mają małą powierzchnię właściwą i dobrą przepuszczalność. Cement w takiej mieszance działa jak „klej” łączący punkty styku ziaren. Z kolei grunty spoiste, takie jak gliny i iły, zawierają ogromną ilość drobnych cząstek pylastych i ilastych. Ich powierzchnia właściwa jest gigantyczna. Aby efektywnie „otoczyć” cementem każdą cząsteczkę i uzyskać stabilną strukturę o wytrzymałości 5 MPa, potrzeba znacznie więcej spoiwa. Dlatego stabilizacja gliny jest zawsze droższa i trudniejsza technicznie niż stabilizacja piasku.

Uziarnienie i skład mineralogiczny – jak analiza gruntu wpływa na recepturę?

Analiza granulometryczna, czyli określenie procentowego udziału frakcji żwirowej, piaszczystej, pylastej i ilastej, to pierwszy krok w laboratorium. Kluczowa jest zawartość frakcji drobnych (pylasto-ilastych). Jeśli jest ich zbyt dużo (powyżej 15-20%), grunt staje się trudny do wymieszania i wymaga zastosowania specjalnych cementów lub wstępnej obróbki wapnem. Skład mineralogiczny również ma znaczenie obecność niektórych minerałów ilastych (np. montmorillonitu) powoduje dużą pęcznialność gruntu pod wpływem wody, co cement musi zneutralizować. Te parametry bezpośrednio wpływają na reaktywność gruntu z cementem i determinują, ile spoiwa musimy dodać, by uzyskać finalne 5 MPa.

Rola wilgotności optymalnej – jak woda wpływa na proces wiązania i końcową wytrzymałość?

Woda w stabilizacji pełni dwie role: umożliwia hydratację (chemiczne wiązanie) cementu oraz działa jak smar, ułatwiając zagęszczenie gruntu. Kluczowym pojęciem jest tutaj wilgotność optymalna, określana w laboratorium za pomocą próby Proctora. Jest to taka zawartość wody, przy której dany grunt z cementem daje się zagęścić do maksymalnej gęstości szkieletu gruntowego. Tylko przy maksymalnym zagęszczeniu uzyskamy wymaganą wytrzymałość 5 MPa. Jeśli wody będzie za mało, cement nie zwiąże w pełni, a grunt się nie zagęści. Jeśli za dużo warstwa będzie „pływać” pod walcem, a po wyschnięciu pojawią się pory obniżające wytrzymałość.

Jaki cement wybrać? Porównanie klas i typów cementu (CEM I, CEM II, klasa 32, 5 vs 42, 5)

Do stabilizacji gruntu najczęściej stosuje się cement portlandzki (CEM I) lub portlandzki wieloskładnikowy (CEM II, np. z dodatkiem popiołów lotnych lub żużla). Cementy wieloskładnikowe są często preferowane ze względu na wolniejszy przyrost wytrzymałości, co daje więcej czasu na wbudowanie mieszanki. Klasa cementu (np. 32,5 MPa lub 42,5 MPa) określa jego normową wytrzymałość na ściskanie. Użycie cementu klasy 42,5 pozwoli na osiągnięcie 5 MPa przy mniejszym dozowaniu procentowym niż w przypadku klasy 32,5, ale wiąże się z szybszym czasem wiązania i większym ryzykiem skurczu. Wybór zależy od logistyki budowy i warunków pogodowych.

Jak obliczyć, ile cementu potrzeba do stabilizacji 5 MPa? Krok po kroku

Przejdźmy do meritum. Jak inżynierowie ustalają tę magiczną liczbę? Proces ten jest ściśle sformalizowany i nie ma w nim miejsca na zgadywanie.

Procentowy udział cementu: od 2% do 10% – od czego zacząć szacowanie?

Według danych Nascon, ilość cementu potrzebna do stabilizacji waha się zazwyczaj od 2% do 10% w stosunku do masy suchego gruntu. To bardzo szeroki zakres. Dla uzyskania wysokiej wytrzymałości 5 MPa, rzadko kiedy schodzimy poniżej 5-6%, nawet przy idealnych gruntach piaszczystych. Dla gruntów gliniastych dozowanie często zbliża się do górnej granicy 8-10%. Ten procentowy zakres to punkt wyjścia dla technologa laboratoryjnego, który na podstawie wstępnej oceny gruntu decyduje, jakie proporcje zbadać w pierwszej kolejności.

Rola badań laboratoryjnych: dlaczego receptura z laboratorium to najpewniejsze rozwiązanie?

Chcę to podkreślić z całą mocą: badania laboratoryjne są absolutnie kluczowe i niezbędne. Nie da się ich zastąpić doświadczeniem „na oko”. Tylko w laboratorium, w kontrolowanych warunkach, można precyzyjnie zweryfikować przydatność konkretnego gruntu. Technolog wykonuje serię próbnych zarobów z różnymi dawkami cementu (np. 5%, 7%, 9%), formuje z nich próbki, poddaje je procesowi pielęgnacji, a następnie miażdży w prasie hydraulicznej po 7 i 28 dniach. Tylko taki wynik daje pewność, jaka optymalna, a zarazem ekonomicznie uzasadniona ilość cementu zapewni osiągnięcie wymaganych 5 MPa na konkretnej budowie.

Polska Norma PN-S-96012 jako fundament profesjonalnej stabilizacji

Wszystkie prace związane ze stabilizacją gruntu w Polsce powinny być prowadzone w oparciu o Polską Normę PN-S-96012 "Drogi samochodowe. Podbudowa i ulepszone podłoże z gruntu stabilizowanego cementem". To Biblia dla drogowców. Norma ta precyzuje wymagania dla materiałów, metodykę badań laboratoryjnych, zasady projektowania składu mieszanki oraz procedury kontroli jakości na budowie. Zgodnie z jej zapisami, precyzyjne ustalenie składu mieszanki wymaga opracowania szczegółowej recepty laboratoryjnej. Działanie wbrew normie to prosta droga do problemów z odbiorem robót i trwałością konstrukcji.

Przykładowe szacunki: ile cementu na m³ dla gruntu piaszczystego, a ile dla gliniastego?

Mając na uwadze wszystkie powyższe zastrzeżenia, podam orientacyjne, poglądowe wartości, które mogą pomóc w wstępnym kosztorysowaniu. Przyjmijmy, że ciężar objętościowy zagęszczonej stabilizacji to około 2000 kg/m³.

• Dla gruntu piaszczystego (dobrze uziarnionego): Aby osiągnąć 5 MPa, laboratorium może ustalić dozowanie na poziomie ok. 6-7% (masowo). To daje około 120-140 kg cementu na 1 m³ gotowej stabilizacji.
• Dla gruntu gliniastego (spoistego): Tutaj dozowanie dla 5 MPa może wynieść 9-10% lub więcej (często wymaga też wstępnej stabilizacji wapnem). To oznacza 180-200 kg cementu na 1 m³.

Pamiętaj: to są tylko przykłady! Dokładne dane zawsze pochodzą wyłącznie z badań laboratoryjnych dla Twojego konkretnego gruntu.

Praktyczne wykonanie stabilizacji – najczęstsze błędy i jak ich unikać

Nawet najlepsza recepta laboratoryjna nie pomoże, jeśli wykonawstwo na budowie będzie kuleć. Stabilizacja to proces wrażliwy na błędy wykonawcze.

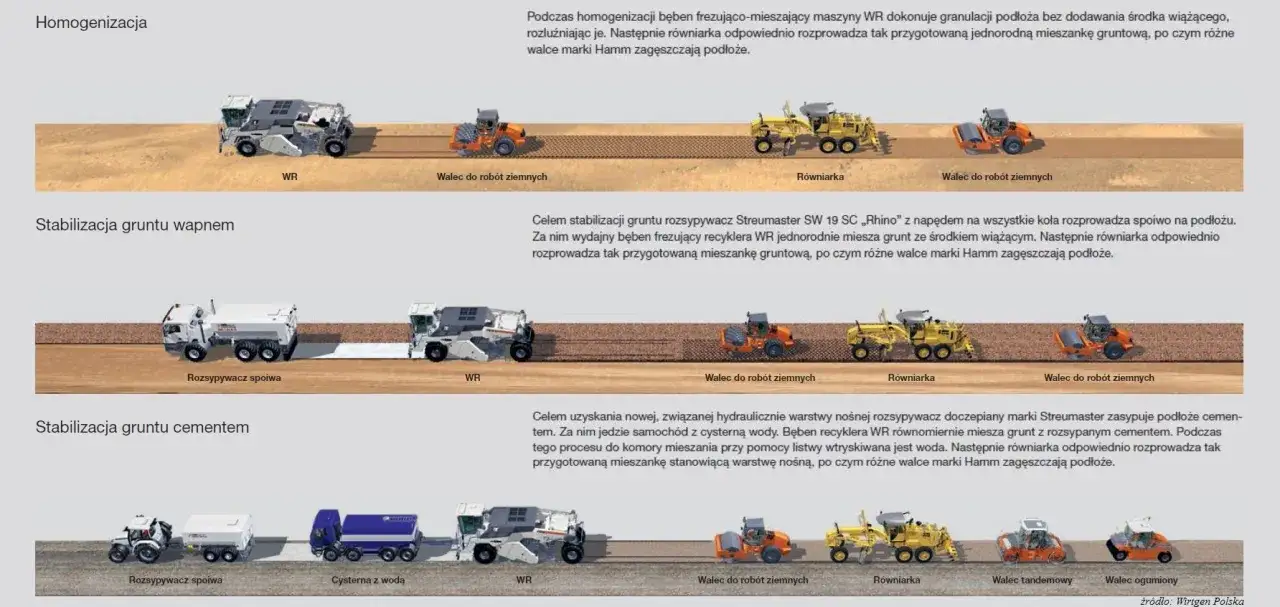

Technologia mieszania: na miejscu (recyklerem) czy w węźle stacjonarnym?

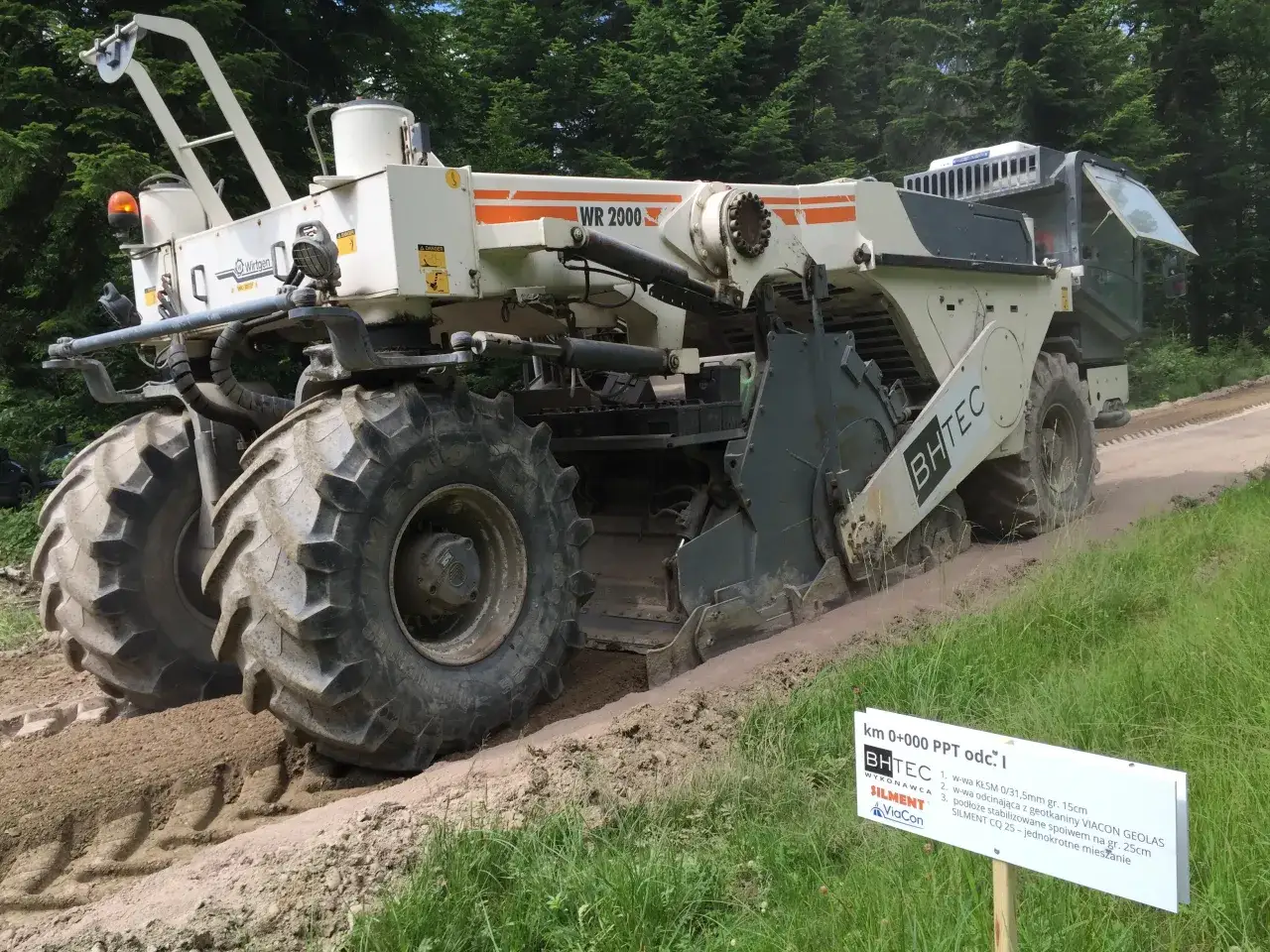

Istnieją dwie główne metody. Mieszanie w węźle stacjonarnym (wytwórni betonu) zapewnia najwyższą jakość, precyzję dozowania składników i jednorodność mieszanki. Jest idealne dla uzyskania 5 MPa, ale generuje koszty transportu. Mieszanie na miejscu (in-situ) za pomocą recyklerów (stabilizatorów) jest szybsze i tańsze przy dużych powierzchniach. Polega na rozsypaniu cementu na gruncie i wymieszaniu go maszyną. Trudniej tu jednak o idealną jednorodność i precyzyjną kontrolę wilgotności w każdym punkcie, co przy wymaganiu 5 MPa stawia wysokie wymagania operatorom maszyn i kontroli jakości.

Krytyczne okno czasowe: ile masz czasu od wymieszania do zakończenia zagęszczania?

To jeden z najważniejszych parametrów. Cement zaczyna wiązać natychmiast po kontakcie z wodą. Czas od momentu wymieszania gruntu z cementem do zakończenia jego ostatecznego zagęszczenia walcami jest ściśle ograniczony i nazywany „krytycznym oknem czasowym”. Zazwyczaj wynosi on od 2 do 4 godzin, w zależności od temperatury i rodzaju cementu. Jeśli przekroczysz ten czas, walce będą niszczyć nowo powstałe wiązania chemiczne (kryształy ettryngitu), co drastycznie obniży finalną wytrzymałość warstwy. Praca po czasie to praca na marne.

Warunki pogodowe: dlaczego temperatura poniżej 5°C i deszcz dyskwalifikują prace?

Proces hydratacji cementu niemal ustaje w niskich temperaturach. Prace stabilizacyjne należy prowadzić przy temperaturze otoczenia i gruntu powyżej 5°C i rosnącej. Zamrażanie świeżej stabilizacji niszczy jej strukturę. Również opady deszczu są wrogiem. Niekontrolowany dopływ wody zmienia wilgotność mieszanki, uniemożliwia prawidłowe zagęszczenie i wypłukuje cement. Z mojego doświadczenia wynika, że próba „oszukania” pogody przy stabilizacji zawsze kończy się kosztowną rozbiórką warstwy.

Pielęgnacja gotowej warstwy – jak zapewnić optymalne warunki wiązania cementu?

Pielęgnacja to nie opcja, to obowiązek. Świeżo stabilizowana warstwa musi mieć zapewnioną wilgoć przez co najmniej 7 dni, aby proces hydratacji cementu przebiegał prawidłowo i pozwolił osiągnąć pełne 5 MPa. Najczęstsze metody to regularne zraszanie wodą (tak, by nie rozmyć powierzchni), przykrywanie folią lub, co jest standardem na dużych budowach drogowych, skrapianie emulsją bitumiczną, która tworzy szczelną membranę zapobiegającą odparowaniu wody.

Osiągnięcie 5 MPa w praktyce – co dalej?

Wykonanie stabilizacji to nie koniec procesu. Trzeba jeszcze potwierdzić, że uzyskaliśmy założone parametry.

Kontrola jakości na budowie: jak weryfikować uzyskaną wytrzymałość?

Kontrola jakości odbywa się na dwóch etapach. W trakcie robót sprawdza się wilgotność mieszanki i stopień zagęszczenia (np. płytą dynamiczną lub metodą izotopową). Najważniejsza jest jednak weryfikacja końcowa wytrzymałości. W tym celu z gotowej, stwardniałej warstwy pobiera się próbki zazwyczaj są to rdzenie wycinane wiertnicą koronową. Te cylindryczne próbki trafiają do laboratorium, gdzie po odpowiednim przygotowaniu są miażdżone w prasie. Wynik tego badania musi potwierdzić zgodność z projektem, czyli osiągnięcie wymaganych 5 MPa.

Typowe zastosowania stabilizacji 5 MPa: podbudowy, parkingi i place manewrowe

Stabilizacja o wytrzymałości 5 MPa to solidny materiał inżynierski. Jak już wspomniałem, według danych Nascon, wytrzymałość 5,0 MPa jest typowym wymaganiem dla ulepszonego podłoża w budownictwie drogowym, np. pod zatoki autobusowe. Jest to również idealne rozwiązanie na podbudowy zasadnicze pod nawierzchnie z kostki brukowej lub asfaltu na parkingach dla samochodów ciężarowych, placach manewrowych w centrach logistycznych, drogach dojazdowych do kopalń czy stacjach paliw. Wszędzie tam, gdzie nośność i trwałość są priorytetem.

Przeczytaj również: DTR: Dokumentacja Techniczna vs. Związek Poznaj Oba Znaczenia

Czy można przekroczyć dawkę cementu? Konsekwencje "przedozowania"

W budownictwie „więcej” nie zawsze znaczy „lepiej”. Przedozowanie cementu w stabilizacji to poważny błąd. Po pierwsze, jest to nieuzasadnione ekonomicznie cement to najdroższy składnik mieszanki. Po drugie, i ważniejsze, nadmiar spoiwa prowadzi do negatywnych zjawisk fizycznych. Warstwa staje się zbyt sztywna i krucha. Zwiększa się jej skurcz hydrauliczny i termiczny podczas twardnienia. Skutkuje to powstaniem gęstej siatki pęknięć (rys skurczowych). Te pęknięcia z czasem „przenoszą się” (tzw. spękania odbite) przez warstwy bitumiczne na powierzchnię drogi, otwierając drogę wodzie i niszcząc całą konstrukcję.
