Ten artykuł dostarczy kompleksowych i technicznych informacji na temat wymiarów rusztowania warszawskiego, niezbędnych do precyzyjnego planowania prac budowlanych, remontowych lub modernizacyjnych. Dowiesz się, jak prawidłowo dobrać elementy, obliczyć zapotrzebowanie oraz zorganizować transport i magazynowanie, aby zapewnić bezpieczeństwo i efektywność projektu.
Kluczowe wymiary rusztowania warszawskiego, które musisz znać
- Standardowa ramka pełna ma szerokość zewnętrzną ok. 162-164 cm (w osi 158 cm) i wysokość całkowitą 80-87,5 cm (efektywną 70 cm).
- Ramka połówkowa o długości ok. 83 cm służy do precyzyjnej regulacji wysokości konstrukcji.
- Wysokość robocza jest zawsze o około 1,5-2 metry wyższa niż poziom ostatniego podestu roboczego.
- Koła jezdne mają średnicę 160-200 mm, a podstawy śrubowe umożliwiają regulację wysokości do 30 cm.
- Maksymalna wysokość rusztowania bez kotwienia wynosi 4,5-5 metrów na zewnątrz i 6-8 metrów wewnątrz pomieszczeń.
Wymiary rusztowania warszawskiego: Co musisz wiedzieć, zanim kupisz lub wynajmiesz?
Dlaczego dokładny wymiar jest ważniejszy niż cena?
Kluczowe znaczenie precyzyjnych wymiarów rusztowania warszawskiego wynika z kilku fundamentalnych powodów. Po pierwsze, bezpieczeństwo źle dobrane lub niedopasowane elementy mogą prowadzić do niestabilności konstrukcji, co stwarza bezpośrednie zagrożenie dla pracowników. Po drugie, efektywność pracy odpowiednio wymierzone rusztowanie zapewnia komfortową i bezpieczną przestrzeń do wykonywania zadań. Po trzecie, planowanie logistyki dokładne dane dotyczące wymiarów pozwalają na precyzyjne obliczenie potrzebnej ilości materiału, co przekłada się na optymalizację kosztów transportu i magazynowania. Wreszcie, kompatybilność elementów jest gwarantem, że wszystko będzie do siebie pasować. Błędy w wymiarowaniu mogą skutkować kosztownymi pomyłkami w zakupie lub wynajmie niewłaściwej ilości lub typu elementów. Inwestycja w odpowiednie wymiary to zatem inwestycja w bezpieczeństwo i płynność całego projektu.
Standard, który ułatwia życie: zasada kompatybilności ram
Ogromną zaletą rusztowania warszawskiego jest jego standaryzacja wymiarów, która znacząco ułatwia pracę. Kluczowym wymiarem, który zapewnia kompatybilność elementów różnych producentów, jest tzw. wymiar "w osi" mierzony od środka do środka kielichów, który standardowo wynosi 158 cm. Ta uniwersalność sprawia, że możesz swobodnie łączyć elementy od różnych dostawców, rozbudowywać istniejące zestawy czy wymieniać pojedyncze, uszkodzone części. To ogromna elastyczność, która pozwala na optymalne zarządzanie sprzętem i unikanie niepotrzebnych kosztów. Dzięki temu rusztowanie warszawskie jest rozwiązaniem niezwykle praktycznym i uniwersalnym.

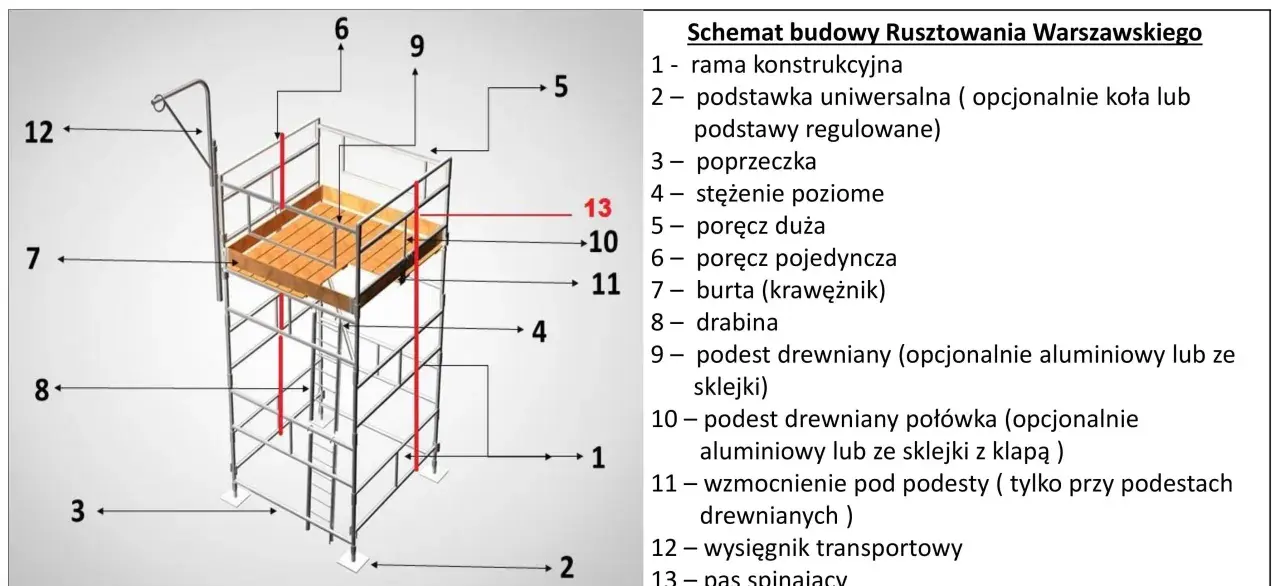

Anatomia rusztowania warszawskiego: wymiary kluczowych elementów
Ramka pełna: serce konstrukcji i jej standardowe wymiary
Ramka pełna to podstawowy moduł, z którego buduje się większość konstrukcji rusztowania warszawskiego. Jej wymiary są kluczowe dla całej budowy. Najczęściej spotykana szerokość zewnętrzna ramki wynosi około 162-164 cm. Jednak dla zapewnienia kompatybilności z innymi elementami, najważniejszy jest wymiar "w osi" czyli odległość między osiami łączników, która standardowo wynosi 158 cm. Jeśli chodzi o wysokość, całkowita wysokość pojedynczej ramki waha się zazwyczaj od 80 cm do 87,5 cm. W praktyce montażowej istotniejsza jest jednak efektywna wysokość, jaką dodaje jedna ramka do konstrukcji, czyli około 70 cm. Waga pojedynczej ramki to zazwyczaj około 8-9 kg, co ułatwia jej transport i montaż.
| Cecha | Wartość |
|---|---|
| Szerokość zewnętrzna | ok. 162-164 cm |
| Szerokość "w osi" | 158 cm |
| Wysokość całkowita | ok. 80-87,5 cm |
| Wysokość efektywna (montażowa) | ok. 70 cm |
| Waga | ok. 8-9 kg |
Ramka połówkowa: kiedy standard to za mało?
Ramka połówkowa to element, który pozwala na większą elastyczność w budowie rusztowania, szczególnie gdy potrzebujemy precyzyjnie dopasować wysokość konstrukcji. Jest ona mniejsza od ramki pełnej i ma zazwyczaj około 83 cm długości. Podobnie jak ramka pełna, jej wysokość jest dostosowana do systemu, co umożliwia płynne łączenie i tworzenie stabilnych poziomów roboczych. Ramki połówkowe są nieocenione w sytuacjach, gdy standardowa wysokość pełnych ramek jest zbyt duża, a potrzebujemy dokładnej regulacji wysokości, na przykład przy pracach przy nietypowych elementach architektonicznych.
Podesty robocze: jaką szerokość i długość wybrać?
Podesty robocze stanowią platformę, na której pracują ludzie, dlatego ich wymiary i dopasowanie do ram są absolutnie kluczowe dla bezpieczeństwa i komfortu pracy. Podesty muszą idealnie pasować do szerokości ram rusztowania warszawskiego, aby zapewnić stabilną i bezpieczną powierzchnię. Dostępne są zazwyczaj w różnych długościach, dopasowanych do standardowych modułów konstrukcji. Wykonane mogą być z drewna, stali lub aluminium, co wpływa na ich wagę, trwałość i nośność. Wybór odpowiedniego podestu jest więc równie ważny, jak wybór samych ram.
Stężenia i barierki: wymiary, które gwarantują stabilność i bezpieczeństwo
Stężenia są elementami konstrukcyjnymi, które usztywniają całe rusztowanie, zapobiegając jego chwianiu się i deformacjom pod wpływem obciążeń czy wiatru. Ich wymiary są ściśle dopasowane do standardowych modułów ram, zapewniając prawidłowe połączenie i maksymalną stabilność całej konstrukcji. Barierki ochronne to z kolei element zabezpieczający przed upadkiem z wysokości. Ich wysokość i sposób montażu są ściśle określone przez normy bezpieczeństwa, aby zapewnić skuteczną ochronę pracownikom. Odpowiednie wymiary i rozmieszczenie barierek są zatem niezbędne do bezpiecznego użytkowania rusztowania.
Koła jezdne i podstawy śrubowe: detale, które robią różnicę na placu budowy
Koła jezdne i podstawy śrubowe to elementy, które znacząco wpływają na mobilność i stabilność rusztowania. Koła do rusztowań warszawskich mają zazwyczaj średnicę od 160 mm do 200 mm i często wyposażone są w hamulec, co ułatwia przemieszczanie konstrukcji po placu budowy i jej stabilne unieruchomienie. Podstawy śrubowe, znane również jako stopki regulowane, są niezbędne do wypoziomowania rusztowania na nierównym terenie. Pozwalają na regulację wysokości w zakresie do około 30 cm, co jest kluczowe dla zapewnienia stabilnej i bezpiecznej podstawy dla całej konstrukcji. Te pozornie drobne detale mają ogromne znaczenie dla funkcjonalności i bezpieczeństwa rusztowania.
Wymiary w praktyce: Jak poprawnie obliczyć swoje zapotrzebowanie?
Wysokość robocza, wysokość do podestu, a wysokość całkowita: jak nie popełnić błędu w obliczeniach?
Zrozumienie różnic między kluczowymi pojęciami wysokości jest absolutnie fundamentalne przy planowaniu prac z użyciem rusztowania. Wysokość konstrukcji to po prostu całkowita wysokość samego rusztowania, od podstawy do najwyższego punktu. Wysokość do podestu odnosi się do poziomu, na którym znajduje się ostatnia platforma robocza, na której faktycznie stoją pracownicy. Najważniejsza z perspektywy wykonywanych zadań jest jednak wysokość robocza. Jest ona zawsze o około 1,5 do 2 metrów wyższa niż poziom ostatniego podestu roboczego i określa swobodny zasięg pracy człowieka. Na przykład, konstrukcja o całkowitej wysokości 5,2 metra pozwala na pracę na wysokości roboczej około 6,2 metra. Prawidłowe rozróżnienie tych pojęć zapobiega zamawianiu niewystarczającej ilości elementów i zapewnia, że rusztowanie będzie spełniać swoje zadanie.
Obliczanie liczby ramek: prosty wzór na Twoją wysokość roboczą
Aby obliczyć potrzebną liczbę ramek do osiągnięcia zamierzonej wysokości roboczej, warto zastosować prosty, kilkuetapowy proces. Po pierwsze, określ docelową wysokość roboczą. Następnie odejmij od niej przewidywany zasięg pracy człowieka (około 1,5-2 metry), aby uzyskać wymaganą wysokość ostatniego podestu. Do tej wartości dodaj wysokość podstawy rusztowania (np. kół lub stopek regulowanych, zazwyczaj ok. 0,2-0,3 m). Otrzymaną sumę podziel przez efektywną wysokość montażową pojedynczej ramki, która wynosi około 70 cm. Pamiętaj, aby wynik zaokrąglić w górę do najbliższej pełnej liczby ramek. Na przykład, jeśli potrzebujesz podestu na wysokości 4 metrów, a używasz kół o wysokości 0,2 m, to wysokość konstrukcji do ostatniego podestu wyniesie 4,2 m. Dzieląc to przez 0,7 m (wysokość ramki), otrzymasz około 6 ramek na każdy moduł pionowy. Zawsze warto dodać jedną lub dwie ramki zapasu, aby zapewnić sobie elastyczność i możliwość dostosowania konstrukcji.
Planowanie powierzchni roboczej: jak rozstawić rusztowanie na szerokość i długość?
Planowanie rozmieszczenia rusztowania w poziomie jest równie istotne, jak obliczanie jego wysokości. Standardowa szerokość zewnętrzna ramki rusztowania warszawskiego to około 162-164 cm. Aby określić, ile modułów potrzebujesz na długość, musisz zmierzyć całkowitą powierzchnię, którą chcesz objąć pracami. Podziel tę długość przez szerokość ramki, aby uzyskać liczbę potrzebnych modułów. Pamiętaj, że rusztowanie zazwyczaj składa się z kilku równoległych ciągów ram, połączonych podestami i stężeniami. Dlatego przy planowaniu powierzchni roboczej należy uwzględnić nie tylko długość, ale także szerokość rusztowania, która zależy od liczby równoległych ciągów ram. Prawidłowe rozstawienie jest kluczowe dla dostępu do całej powierzchni roboczej oraz dla stabilności i optymalnego wykorzystania sprzętu.
Czy wymiar rusztowania wpływa na bezpieczeństwo i przepisy?
Maksymalna wysokość bez kotwienia: gdzie leży granica bezpieczeństwa?
Przepisy budowlane jasno określają maksymalną wysokość, na jaką można postawić rusztowanie warszawskie bez konieczności jego dodatkowego mocowania do konstrukcji budynku, czyli bez kotwienia. W terenie otwartym, narażonym na działanie wiatru, ta granica wynosi zazwyczaj 4,5 do 5 metrów. W pomieszczeniach zamkniętych, gdzie warunki są bardziej stabilne, rusztowanie może być wyższe, osiągając nawet 6 do 8 metrów. Przekroczenie tych limitów bez zastosowania odpowiedniego kotwienia (np. za pomocą kotew wkręcanych w ścianę lub odciągów linowych) stanowi poważne naruszenie przepisów bezpieczeństwa i może prowadzić do niebezpiecznych sytuacji, takich jak przewrócenie się konstrukcji.
Wymiary a nośność: czy szersze znaczy bardziej wytrzymałe?
Wbrew pozorom, sama szerokość rusztowania nie jest jedynym ani decydującym czynnikiem wpływającym na jego nośność. Choć szersza konstrukcja może wydawać się bardziej stabilna, to nośność rusztowania zależy od wielu czynników. Kluczowe znaczenie mają: jakość użytych materiałów (stal, jej gatunek i grubość), poprawność montażu, zastosowanie odpowiednich stężeń usztywniających konstrukcję oraz suma obciążeń, jakie na niej spoczywają (waga pracowników, materiałów, narzędzi). Zawsze należy przestrzegać zaleceń producenta dotyczących maksymalnego dopuszczalnego obciążenia na metr kwadratowy podestu i na całe rusztowanie. Niewłaściwe rozłożenie ciężaru lub przekroczenie dopuszczalnej nośności może prowadzić do deformacji, a nawet zniszczenia konstrukcji.
Logistyka to też wymiary: o czym pamiętać przy transporcie i magazynowaniu?
Jak wymiary pojedynczej ramki przekładają się na objętość transportową?
Wymiary i waga pojedynczej ramki rusztowania warszawskiego, która waży około 8-9 kg, mają bezpośredni wpływ na planowanie transportu. Choć rusztowanie warszawskie jest systemem modułowym i stosunkowo łatwym w transporcie, to jednak przy większych ilościach kluczowe jest dokładne obliczenie całkowitej objętości i wagi wszystkich elementów. Pozwoli to na dobranie odpowiedniego środka transportu od przyczepy, przez samochód dostawczy, aż po ciężarówkę. Warto zadbać o odpowiednie zabezpieczenie elementów podczas transportu, aby uniknąć ich uszkodzenia, a także o optymalne ułożenie, by maksymalnie wykorzystać przestrzeń ładunkową.
Przechowywanie rusztowania: jak zorganizować przestrzeń?
Efektywne magazynowanie rusztowania warszawskiego wymaga uwzględnienia wymiarów poszczególnych elementów. Ramki najlepiej układać pionowo w stosy, zabezpieczając je przed przewróceniem. Podesty warto przechowywać na płasko, najlepiej na specjalnych stojakach, aby zapobiec ich deformacji. Drobniejsze elementy, takie jak śruby czy koła, powinny być przechowywane w dedykowanych pojemnikach. Kluczowe jest, aby elementy były łatwo dostępne, uporządkowane i zabezpieczone przed wilgocią oraz uszkodzeniami mechanicznymi. Dobrze zorganizowane magazynowanie ułatwia szybki montaż rusztowania w przyszłości i przedłuża jego żywotność.
Najczęstsze błędy przy doborze wymiarów rusztowania: ucz się na cudzych pomyłkach
Błąd 1: Ignorowanie wymiaru "w osi" i problem z kompatybilnością
Jednym z najpoważniejszych błędów popełnianych przez osoby planujące zakup lub wynajem rusztowania warszawskiego jest ignorowanie kluczowego wymiaru "w osi", który wynosi standardowo 158 cm. Wiele osób skupia się jedynie na wymiarach zewnętrznych, nie zdając sobie sprawy, że to właśnie ten parametr decyduje o tym, czy elementy od różnych producentów będą do siebie pasować. Skutkiem tego błędu mogą być problemy z montażem, niemożność połączenia ram, a w konsekwencji konieczność wymiany części sprzętu i znaczące opóźnienia w pracach. Zawsze sprawdzaj wymiar "w osi", aby mieć pewność kompatybilności.
Błąd 2: Mylenie wysokości roboczej z całkowitą
Kolejnym częstym błędem jest mylenie wysokości roboczej z całkowitą wysokością konstrukcji rusztowania. Jak już wielokrotnie podkreślałem, wysokość robocza jest kluczowa dla planowania prac i określa faktyczny zasięg pracy. Jeśli pomylimy te pojęcia i zamówimy rusztowanie o zbyt małej wysokości całkowitej, może się okazać, że nie będziemy w stanie osiągnąć potrzebnej wysokości roboczej. To prowadzi do konieczności zamawiania dodatkowych elementów, co generuje niepotrzebne koszty i opóźnienia. Zawsze precyzyjnie określaj wymaganą wysokość roboczą i na tej podstawie obliczaj potrzebną liczbę elementów.
Przeczytaj również: Geodeta: Kim jest i kiedy potrzebujesz jego usług?
Błąd 3: Zapominanie o podstawie: brak regulowanych stopek na nierównym terenie
Stabilność rusztowania, zwłaszcza na nierównym terenie, jest absolutnie priorytetowa dla bezpieczeństwa. Wielu użytkowników popełnia błąd, zapominając o zastosowaniu lub niedoceniając rolę regulowanych podstawek śrubowych. Standardowe podstawy lub koła mogą nie wystarczyć do wypoziomowania konstrukcji na nierównościach, co może prowadzić do jej niestabilności. Regulowane stopki pozwalają na precyzyjne wypoziomowanie rusztowania w zakresie do 30 cm, co jest nieocenione w trudnych warunkach terenowych. Zawsze uwzględniaj potrzebę stosowania regulowanych podstawek, aby zapewnić maksymalne bezpieczeństwo.
