Kąt stoku naturalnego to fascynujące zjawisko fizyczne, które obserwujemy na co dzień, często nawet o tym nie wiedząc. To właśnie on decyduje o tym, jak stroma może być usypana przez nas góra piasku na budowie, jak bezpieczna jest skarpa przy drodze, czy wreszcie, jak stabilne są złoża węgla czy zboża w magazynach. Zrozumienie tego parametru jest kluczowe dla bezpieczeństwa i efektywności w wielu dziedzinach, od budownictwa, przez geologię, aż po rolnictwo. Jest to fundamentalna granica stabilności, której przekroczenie może mieć bardzo poważne konsekwencje.
Kąt stoku naturalnego to maksymalne nachylenie, przy którym materiał sypki zachowuje stabilność
- Określa maksymalny kąt nachylenia, pod którym materiał sypki (np. piasek, żwir) pozostaje stabilny bez osuwania się.
- Jest kluczowy dla bezpieczeństwa w budownictwie (wykopy, nasypy), geologii (osuwanie się gruntu) i składowaniu materiałów.
- Jego wartość zależy od rodzaju i uziarnienia materiału, wilgotności, spójności oraz stopnia zagęszczenia.
- Niewielka wilgotność może zwiększyć stabilność, ale nadmierne nawodnienie drastycznie ją zmniejsza.
- Nie należy mylić go z kątem tarcia wewnętrznego, choć dla suchych gruntów sypkich wartości są zbliżone.
- Przykładowo, suchy piasek ma kąt stoku ok. 30-35°, wilgotny piasek ok. 40°, a żwir 35-45°.
Czym jest kąt stoku naturalnego i dlaczego jest kluczowy dla bezpieczeństwa?

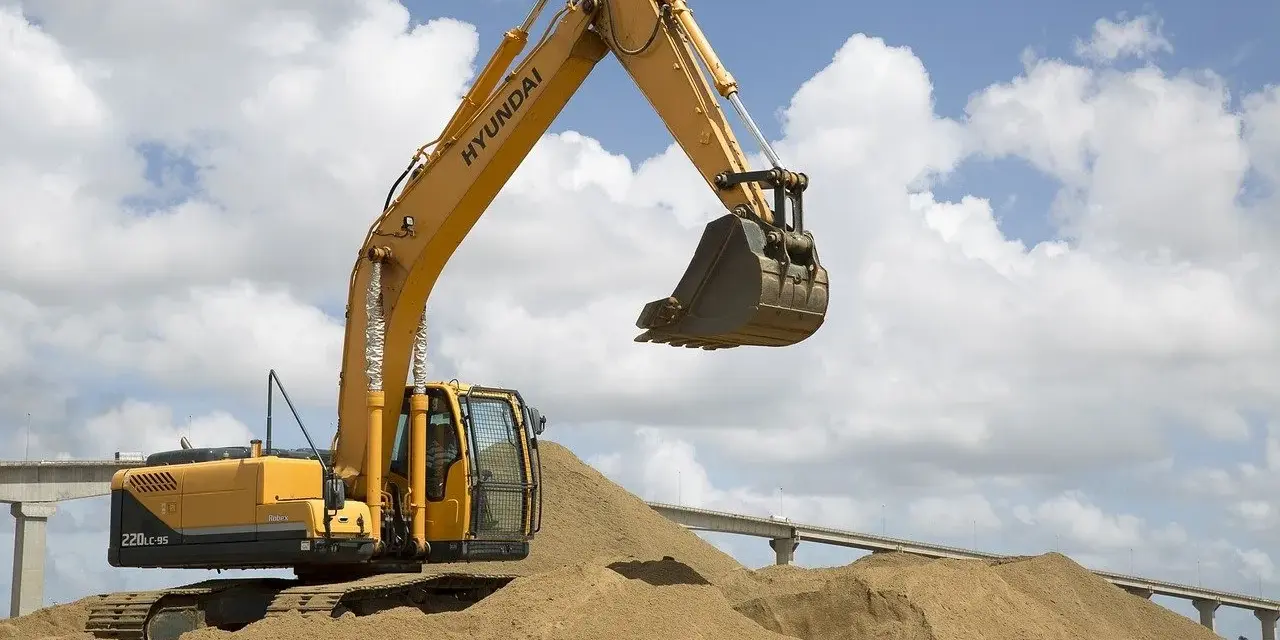

Wyobraźmy sobie usypaną z piasku stożkowatą górkę. Zauważymy, że piasek sam układa się pod pewnym, stałym kątem nachylenia. Nie jest to przypadek to właśnie jest kąt stoku naturalnego. Jest to maksymalny kąt nachylenia, pod jakim materiał sypki może się utrzymać bez osuwania się pod wpływem własnego ciężaru. To intuicyjna granica stabilności, która ma ogromne znaczenie praktyczne.
Granica stabilności: intuicyjne wprowadzenie do pojęcia
Kąt stoku naturalnego, nazywany również kątem naturalnego zsypu, to po prostu największe nachylenie, pod jakim możemy usypać materiał sypki, taki jak piasek czy żwir, aby nie zaczął się on samoczynnie zsuwać. Gdybyśmy próbowali usypać go pod kątem większym niż ten naturalny, materiał zacząłby się osuwać, dążąc do osiągnięcia właśnie tej stabilnej konfiguracji. To podstawowa zasada fizyki materiałów sypkich.
Praktyczne znaczenie w budownictwie, geologii i rolnictwie
Zrozumienie kąta stoku naturalnego jest absolutnie fundamentalne w wielu profesjach. W budownictwie, projektanci muszą znać ten parametr, aby bezpiecznie zaprojektować skarpy wykopów budowlanych czy nasypów drogowych. W geologii, analiza kąta stoku naturalnego jest kluczowa przy ocenie ryzyka osuwisk i stabilności zboczy. Nawet w rolnictwie, przy składowaniu dużych ilości zboża czy innych materiałów sypkich, znajomość tego kąta pozwala na bezpieczne i efektywne wykorzystanie przestrzeni magazynowej.
Dlaczego niewiedza w tym zakresie prowadzi do katastrof?
Ignorowanie lub błędne oszacowanie kąta stoku naturalnego może mieć katastrofalne skutki. Wystarczy pomyśleć o osuwiskach ziemi, które potrafią pochłonąć całe domy, czy o zawaleniu się wykopu budowlanego, które może doprowadzić do śmierci pracowników. Błędne założenia dotyczące stabilności materiałów sypkich to prosta droga do strat materialnych i, co najgorsze, do ludzkich tragedii. Dlatego tak ważne jest, aby inżynierowie i operatorzy dokładnie znali i stosowali tę wiedzę.
Definicja kąta stoku naturalnego czyli kiedy pryzma piasku zaczyna się osuwać?
Kąt stoku naturalnego to ściśle zdefiniowany parametr fizyczny. Jest to kąt pomiędzy płaszczyzną poziomą a powierzchnią swobodną materiału sypkiego w stanie spoczynku. Kiedy nachylenie stoku przekracza tę wartość, siły grawitacji zaczynają przeważać nad siłami tarcia i spójności materiału, co prowadzi do jego ruchu w dół.
Wyjaśnienie naukowe: siły grawitacji kontra siły tarcia
Stabilność materiału sypkiego to wynik subtelnej równowagi sił. Z jednej strony mamy siłę grawitacji, która ciągnie każdą cząstkę materiału w dół stoku. Z drugiej strony mamy siły tarcia między poszczególnymi ziarnami materiału, a także, w przypadku niektórych materiałów, siły spójności (kohezji), które próbują utrzymać cząstki na miejscu. Kąt stoku naturalnego to właśnie ten moment, w którym te dwie grupy sił są w idealnej równowadze najmniejsze dodatkowe zaburzenie, a materiał zaczyna się osuwać.
Synonimy i terminy pokrewne: kąt naturalnego zsypu i kąt spoczynku
W literaturze technicznej możemy spotkać się z różnymi nazwami określającymi to samo zjawisko. Najczęściej używane synonimy to "kąt naturalnego zsypu" oraz "kąt spoczynku". Choć nazwy mogą brzmieć nieco inaczej, wszystkie odnoszą się do tej samej, fundamentalnej właściwości materiału sypkiego maksymalnego nachylenia, pod jakim może on tworzyć stabilny stok.
Od czego zależy stabilność skarpy? Kluczowe czynniki kształtujące kąt stoku
Wartość kąta stoku naturalnego nie jest stała dla wszystkich materiałów. Zależy ona od szeregu czynników, które wzajemnie na siebie oddziałują. Zrozumienie tych zależności jest kluczowe dla prawidłowego zastosowania tej wiedzy w praktyce inżynierskiej i budowlanej.
Wpływ rodzaju materiału: piasek, żwir, glina a może... zboże?
Rodzaj materiału ma fundamentalne znaczenie. Piasek, składający się z drobnych, zazwyczaj zaokrąglonych ziaren, ma mniejszy kąt stoku niż na przykład żwir, który zawiera większe i często bardziej kanciaste cząstki. Z kolei grunty spoiste, takie jak glina czy ił, dzięki sile przyciągania między cząsteczkami, mogą tworzyć znacznie bardziej strome, a nawet pionowe skarpy, zwłaszcza gdy są suche. Nawet materiały takie jak zboża czy sól drogowa mają swoje specyficzne kąty stoku.
Rola kształtu i wielkości ziaren (uziarnienie)
Kształt i wielkość ziaren, czyli uziarnienie, to kolejny ważny czynnik. Ziarna o nieregularnych, kanciastych kształtach lepiej "zaczepiają" się o siebie, tworząc większe tarcie wewnętrzne. Podobnie, mieszanina ziaren o różnej wielkości, gdzie mniejsze wypełniają przestrzenie między większymi, zazwyczaj jest bardziej stabilna niż materiał jednorodny. Dlatego też, na przykład, tłuczeń (pokruszony kamień) pozwala na tworzenie bardzo stromych nasypów.
Magiczna moc wody: jak wilgotność zmienia spójność gruntu?
Woda odgrywa tu rolę dwuznaczną. Niewielka ilość wilgoci może działać jak "klej", zwiększając napięcie powierzchniowe między ziarnami. Ten efekt, nazywany kohezją pozorną, znacząco zwiększa stabilność materiału i podnosi kąt stoku naturalnego. Jednak gdy wody jest za dużo, zaczyna ona wypierać powietrze z przestrzeni międzyziarnowych, zmniejszając tarcie i prowadząc do upłynnienia materiału, co drastycznie obniża jego stabilność. To dlatego wilgotny piasek jest bardziej stabilny niż suchy, ale piasek nasiąknięty wodą może się łatwo osuwać.
Gęstość i stopień zagęszczenia materiału a stabilność nasypu
Materiał luźno usypany, z dużą ilością pustych przestrzeni, jest mniej stabilny niż ten sam materiał, który został mechanicznie zagęszczony. Zagęszczenie zwiększa nacisk między ziarnami, co przekłada się na większe tarcie i tym samym na większą stabilność. Dlatego na budowach tak ważne jest odpowiednie zagęszczanie nasypów zwiększa to ich nośność i stabilność, pozwalając na osiągnięcie większych wysokości przy zachowaniu bezpieczeństwa.
Praktyczny przewodnik po wartościach: Kąt stoku dla najpopularniejszych materiałów
Aby lepiej zrozumieć praktyczne zastosowanie tej wiedzy, przyjrzyjmy się konkretnym wartościom kąta stoku naturalnego dla najczęściej spotykanych materiałów. Poniższa tabela przedstawia typowe zakresy, które mogą się nieznacznie różnić w zależności od specyficznych warunków.
| Rodzaj materiału | Typowy kąt stoku naturalnego (stopnie) |
|---|---|
| Suchy piasek | 30-35° |
| Wilgotny piasek | ok. 40° |
| Żwir | 35-45° |
| Pospółka | 30-40° |
| Tłuczeń | 40-45° |
| Ziemia (niezbita) | 30-40° |
| Gliny i iły (suche, spoiste) | mogą tworzyć pionowe skarpy (do 90°) |
Suchy piasek kontra piasek wilgotny: jaka jest różnica?
Jak widać w tabeli, suchy piasek ma kąt stoku naturalnego w granicach 30-35 stopni. Dodanie niewielkiej ilości wody znacząco zwiększa jego stabilność, podnosząc kąt ten do około 40 stopni. Jest to efekt wspomnianej wcześniej kohezji pozorne, która sprawia, że wilgotny piasek lepiej trzyma formę.
Żwir, pospółka i tłuczeń: wartości dla gruntów gruboziarnistych
Materiały gruboziarniste, takie jak żwir czy pospółka, charakteryzują się kątami stoku naturalnego w przedziale 35-45 stopni. Tłuczeń, czyli pokruszony kamień, dzięki swoim ostrym krawędziom, może tworzyć jeszcze bardziej strome stoki, często zbliżone do 45 stopni, a nawet więcej, jeśli jest dobrze zagęszczony.
Ziemia, glina i iły: dlaczego grunty spoiste zachowują się inaczej?
Grunty spoiste, takie jak ziemia, gliny czy iły, zachowują się inaczej niż materiały sypkie. Ich stabilność wynika w dużej mierze z sił spójności (kohezji) między cząstkami. Suche i dobrze zagęszczone gliny mogą tworzyć skarpy o nachyleniu nawet 90 stopni, czyli pionowe. Jednakże, ich stabilność jest bardzo wrażliwa na zmiany wilgotności nadmiar wody może prowadzić do ich upłynnienia i gwałtownego osuwania.
Materiały nietypowe: węgiel, zboża, sól drogowa
W przemyśle i magazynowaniu spotykamy się z wieloma innymi materiałami sypkimi. Na przykład, węgiel kamienny ma zazwyczaj kąt stoku naturalnego w okolicach 35-40 stopni. Zboża mogą mieć kąt spoczynku około 25-30 stopni, a sól drogowa, w zależności od granulacji i wilgotności, również mieści się w podobnych zakresach. Dla każdego z tych materiałów, projektując składowiska czy silosy, konieczne jest uwzględnienie ich indywidualnych parametrów stabilności.
Kąt stoku naturalnego a kąt tarcia wewnętrznego: poznaj najważniejsze różnice
Często kąt stoku naturalnego jest mylony z kątem tarcia wewnętrznego. Choć te pojęcia są ze sobą powiązane, nie są tożsame, a ich rozróżnienie jest kluczowe dla inżynierów.
Czym jest kąt tarcia wewnętrznego i co opisuje?
Kąt tarcia wewnętrznego (oznaczany grecką literą φ, phi) to fundamentalny parametr wytrzymałościowy gruntu. Opisuje on opór, jaki materiał stawia siłom ścinającym, czyli siłom próbującym przesuwać jego warstwy względem siebie. Jest to właściwość materiału określana zazwyczaj w precyzyjnych badaniach laboratoryjnych, niezależna od geometrii usypanej pryzmy.
Kiedy wartości obu kątów są niemal identyczne?
W specyficznych warunkach, mianowicie dla gruntów suchych, niespoistych i jednorodnych, takich jak suchy piasek, wartość kąta stoku naturalnego jest bardzo zbliżona do kąta tarcia wewnętrznego. Dzieje się tak, ponieważ w takich materiałach główną siłą stabilizującą jest właśnie tarcie między ziarnami, a brak jest znaczącej spójności.
Dlaczego rozróżnienie tych pojęć jest tak ważne dla inżyniera?
Kąt tarcia wewnętrznego jest parametrem używanym w bardziej złożonych obliczeniach stateczności skarp, fundamentów czy nasypów, gdzie analizuje się różne mechanizmy zniszczenia. Kąt stoku naturalnego jest natomiast bardziej praktycznym, intuicyjnym wskaźnikiem, który pozwala na szybką ocenę stabilności pryzmy materiału lub na wyznaczenie bezpiecznego nachylenia wykopu. Inżynier musi rozumieć oba te parametry, aby móc prawidłowo zaprojektować konstrukcję i ocenić ryzyko.
Zastosowanie w praktyce: Jak wiedza o kącie stoku ratuje życie i pieniądze?
Wiedza o kącie stoku naturalnego to nie tylko teoria z podręczników. To praktyczne narzędzie, które ma bezpośrednie przełożenie na bezpieczeństwo ludzi i oszczędność zasobów finansowych w wielu branżach.

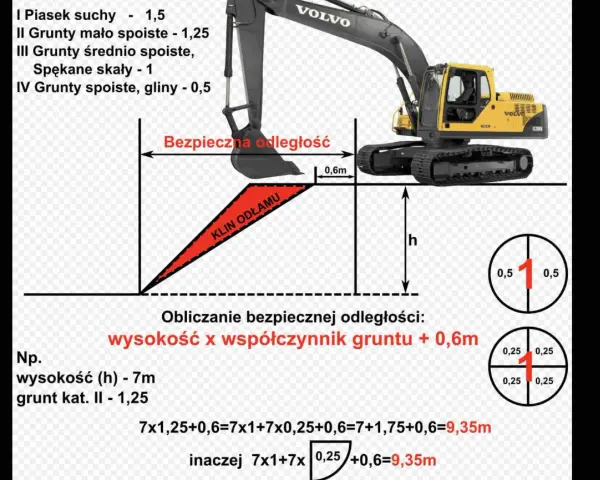

Projektowanie bezpiecznych wykopów i nasypów: czym jest klin odłamu?
Jednym z kluczowych zastosowań jest projektowanie wykopów i nasypów. Znając kąt stoku naturalnego danego gruntu, inżynier może określić bezpieczne nachylenie jego ścian. Pozwala to uniknąć osuwania się ziemi, które mogłoby zasypać pracowników lub uszkodzić pobliskie konstrukcje. Obszar gruntu, który potencjalnie może się osunąć, nazywany jest klinem odłamu. Prawidłowe wyznaczenie jego granic, w oparciu o kąt stoku, jest podstawą bezpieczeństwa na budowie.
Bezpieczne składowanie materiałów sypkich: hałdy, pryzmy i silosy
Przy składowaniu materiałów takich jak węgiel, ruda, piasek czy zboże, konieczne jest uwzględnienie ich kąta stoku naturalnego. Pozwala to na zaprojektowanie stabilnych hałd i pryzm, które nie będą się osuwać, a także na optymalne wykorzystanie przestrzeni w silosach. Błędne oszacowanie może prowadzić do zawalenia się magazynu lub utraty części składowanego materiału.
Ocena ryzyka osuwisk i lawin w geologii i turystyce
W geologii, analiza kąta stoku naturalnego, w połączeniu z innymi czynnikami (np. obecnością wody, rodzajem podłoża), pozwala na prognozowanie obszarów zagrożonych osuwiskami. W turystyce górskiej, choć dotyczy to głównie śniegu, zasada jest podobna kąt spoczynku śniegu jest kluczowy do oceny ryzyka lawinowego. Znajomość tych parametrów ratuje życie.
Przeczytaj również: Geodeta: Kim jest i kiedy potrzebujesz jego usług?
Wskazówki dla operatorów maszyn: jak bezpiecznie pracować w pobliżu skarpy?
Operatorzy maszyn budowlanych pracujący w pobliżu wykopów i nasypów powinni zawsze pamiętać o zasadach bezpieczeństwa związanych ze stabilnością gruntu:
- Zachowaj bezpieczną odległość: Nigdy nie pracuj zbyt blisko krawędzi wykopu lub nasypu, zwłaszcza jeśli nie jest on odpowiednio zabezpieczony.
- Unikaj nadmiernego obciążania krawędzi: Nie parkuj ciężkiego sprzętu bezpośrednio na krawędzi skarpy.
- Obserwuj oznaki niestabilności: Zwracaj uwagę na pęknięcia w gruncie, wybrzuszenia czy ślady osuwania się ziemi. W razie wątpliwości przerwij pracę i skonsultuj się z przełożonym.
- Słuchaj ekspertów: Zawsze stosuj się do zaleceń geotechników i kierowników budowy dotyczących bezpiecznych nachyleń i zabezpieczeń.
Pamiętaj, że wiedza o kącie stoku naturalnego to nie tylko teoria, ale przede wszystkim praktyczne narzędzie do zapewnienia bezpieczeństwa na każdym etapie prac ziemnych i budowlanych.
