Ten artykuł to kompleksowy przewodnik po rodzajach wykopów ziemnych, niezbędny dla każdego, kto planuje prace budowlane lub chce pogłębić swoją wiedzę w tym zakresie. Dowiesz się, jak klasyfikowane są wykopy, jakie mają zastosowania oraz na co zwrócić szczególną uwagę, aby zapewnić bezpieczeństwo i efektywność prowadzonych prac.

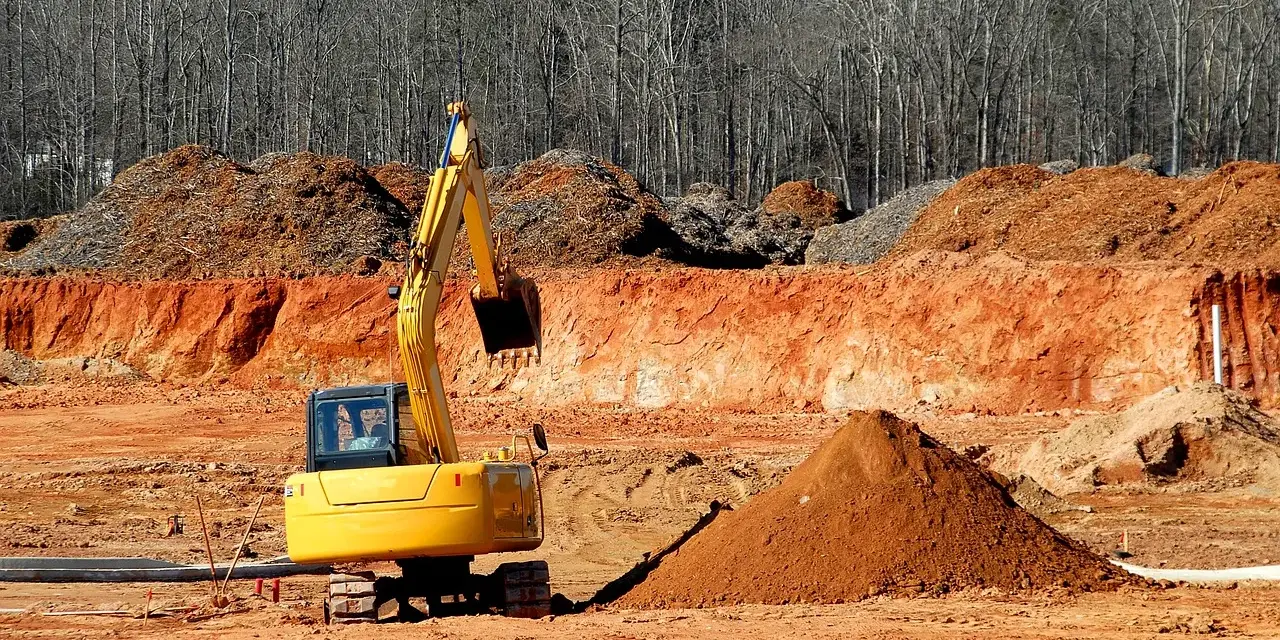

Rodzaje wykopów ziemnych: klucz do bezpiecznej i efektywnej budowy
- Wykopy klasyfikuje się głównie ze względu na kształt i wymiary, dzieląc na szerokoprzestrzenne, wąskoprzestrzenne i jamiste.
- Dodatkowe kryteria podziału to głębokość (płytkie, średniogłębokie, głębokie) oraz czas trwania (tymczasowe, stałe).
- Wykopy szerokoprzestrzenne mają szerokość dna powyżej 1,5 m i służą m.in. pod budynki z piwnicami.
- Wykopy wąskoprzestrzenne (do 1,5 m szerokości dna) to rowy pod fundamenty i instalacje podziemne.
- Wykopy jamiste charakteryzują się znaczną głębokością przy niewielkich pozostałych wymiarach, stosowane np. pod studzienki.
- Kluczowe jest odpowiednie zabezpieczenie ścian wykopu, np. przez skarpowanie, obudowy systemowe, ścianki szczelne lub berlińskie, zgodnie z przepisami BHP.
Wykop wykopowi nierówny: Dlaczego zrozumienie klasyfikacji jest kluczowe dla Twojej budowy?
Każdy projekt budowlany, niezależnie od jego skali, zaczyna się od ziemi. Jednakże sposób, w jaki tę ziemię usuwamy, czyli wykonujemy wykop, ma fundamentalne znaczenie dla dalszych etapów budowy. Różnorodność form i zastosowań wykopów sprawia, że zrozumienie ich typologii nie jest tylko kwestią akademicką, ale przede wszystkim kluczowym elementem zapewniającym bezpieczeństwo na placu budowy, optymalizację kosztów oraz efektywność całego przedsięwzięcia. Bez tej wiedzy łatwo o błędy, które mogą mieć poważne konsekwencje.
Czym jest wykop ziemny w świetle definicji i Prawa Budowlanego?
W kontekście budownictwa, wykop ziemny to nic innego jak budowla ziemna, czyli wolna przestrzeń powstała w wyniku usunięcia gruntu z określonego obszaru. Jest to jeden z fundamentalnych etapów robót ziemnych, nieodzowny przy wznoszeniu budynków, budowie dróg, czy tworzeniu infrastruktury podziemnej. Co istotne, zgodnie z Prawem budowlanym, wykopy są traktowane jako budowle ziemne, co oznacza, że ich wykonanie musi być zgodne z obowiązującymi przepisami prawa budowlanego oraz normami technicznymi. To od samego początku narzuca pewne ramy formalne i techniczne dla tego typu prac.
Od czego zależy podział wykopów? Najważniejsze kryteria klasyfikacji
Aby móc efektywnie zarządzać pracami ziemnymi i zapewnić ich bezpieczeństwo, konieczne jest stosowanie jasnych kryteriów podziału wykopów. Podstawowy podział, który przyjmuje się w Polsce, opiera się przede wszystkim na kształcie i wymiarach wykopu. To właśnie te parametry decydują o jego podstawowej klasyfikacji. Jednakże, równie ważne są inne aspekty, takie jak głębokość wykopu, która ma bezpośredni wpływ na metody zabezpieczeń, oraz czas wykonania, który określa, czy wykop będzie tymczasowy, czy też stanie się stałym elementem konstrukcji. Te kryteria pozwalają na precyzyjne określenie rodzaju wykopu i dostosowanie do niego odpowiednich procedur.
Wpływ rodzaju wykopu na bezpieczeństwo, koszty i technologię prac
Wybór konkretnego rodzaju wykopu nie jest decyzją podejmowaną pochopnie. Ma on bowiem bezpośredni i znaczący wpływ na kluczowe aspekty realizacji projektu budowlanego. Po pierwsze, bezpieczeństwo na placu budowy różne typy wykopów niosą ze sobą odmienne ryzyka osunięcia gruntu czy wypadków, co wymaga zastosowania odpowiednich środków zaradczych. Po drugie, koszty bardziej skomplikowane lub głębsze wykopy często wymagają droższych materiałów do zabezpieczeń, specjalistycznego sprzętu i większej ilości pracy. Wreszcie, technologia wykonania rodzaj wykopu determinuje dobór maszyn, narzędzi i metod pracy, które będą najbardziej efektywne i bezpieczne w danych warunkach. Dlatego właśnie prawidłowa klasyfikacja jest pierwszym krokiem do optymalizacji tych wszystkich czynników.

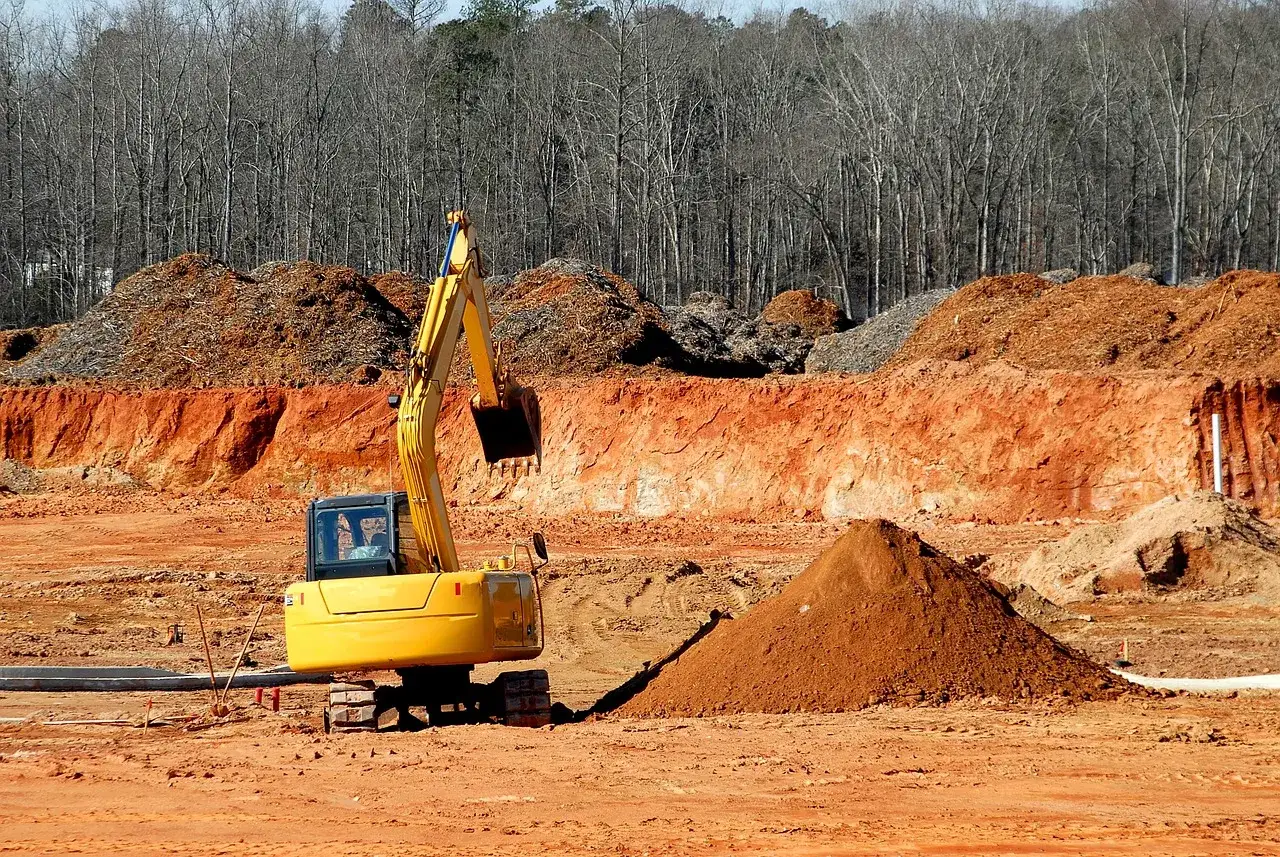

Wykopy szerokoprzestrzenne: Kiedy potrzebujesz pracować na dużej powierzchni?
Prace budowlane często wymagają przygotowania terenu na znacznej powierzchni. W takich sytuacjach kluczową rolę odgrywają wykopy szerokoprzestrzenne. Ich charakterystyka i sposób wykonania są ściśle powiązane z potrzebą stworzenia dużej, otwartej przestrzeni pod przyszłą konstrukcję. Zrozumienie, czym są i do czego służą, jest niezbędne dla każdego, kto planuje budowę obiektu kubaturowego lub innego przedsięwzięcia wymagającego znaczącego odsłonięcia gruntu.
Charakterystyka i wymiary: Jak rozpoznać wykop szerokoprzestrzenny?
Wykopy szerokoprzestrzenne to te, których szerokość dna jest większa niż 1,5 metra. Co równie ważne, ich długość i szerokość znacznie przewyższają głębokość. W praktyce oznacza to, że mamy do czynienia z obszarem, który jest znacznie szerszy i dłuższy niż jest głęboki. Taka geometria wykopu jest typowa dla sytuacji, gdy potrzebujemy przygotować przestrzeń pod całe fundamenty budynku, piwnice, czy też pod rozległe układy konstrukcyjne. Ich otwarta forma ułatwia dostęp sprzętu i pracowników, ale jednocześnie wymaga szczególnej uwagi przy zabezpieczaniu krawędzi.
Typowe zastosowania: od podpiwniczonych domów po wielkie obiekty kubaturowe
Główne zastosowanie wykopów szerokoprzestrzennych to przygotowanie terenu pod budynki, które mają być w całości lub częściowo podpiwniczone. W ten sposób tworzy się przestrzeń dla fundamentów, ścian piwnicznych oraz pomieszczeń podziemnych. Ponadto, tego typu wykopy są nieodzowne przy budowie wszelkiego rodzaju obiektów kubaturowych, gdzie konieczne jest przygotowanie szerokiej i stabilnej podstawy. Mogą to być hale przemysłowe, magazyny, budynki użyteczności publicznej, a także bloki mieszkalne. W niektórych przypadkach, choć rzadziej, stosuje się je również przy budowie obiektów liniowych, gdy wymagane jest poszerzenie przestrzeni roboczej.
Metody wykonania i zabezpieczenia: bezpieczne skarpy to podstawa
Wykonanie wykopów szerokoprzestrzennych zazwyczaj odbywa się przy użyciu ciężkiego sprzętu, takiego jak koparki czy ładowarki. Kluczowym elementem, wpływającym na bezpieczeństwo i efektywność prac, jest odpowiednie zabezpieczenie ich ścian. W przypadku wykopów szerokoprzestrzennych, najczęściej stosowaną metodą jest skarpowanie, czyli nadanie ścianom wykopu bezpiecznego nachylenia. Kąt nachylenia skarp musi być dobrany indywidualnie, w zależności od rodzaju gruntu, jego wilgotności oraz głębokości wykopu. Prawidłowo wykonane skarpy zapobiegają osuwaniu się gruntu, chroniąc pracowników i konstrukcję.
Wykopy wąskoprzestrzenne: Precyzja w pracach liniowych i instalacyjnych
Nie wszystkie wykopy wymagają dużej przestrzeni. Wiele prac budowlanych, zwłaszcza tych związanych z infrastrukturą podziemną i fundamentowaniem, opiera się na precyzyjnie wykonanych wykopach wąskoprzestrzennych. Te podłużne „rowy” są sercem wielu instalacji i konstrukcji, a ich wykonanie wymaga dokładności i odpowiedniego zabezpieczenia, często w ograniczonych warunkach.
Definicja i parametry: Czym wykop wąskoprzestrzenny różni się od szerokoprzestrzennego?
Podstawową cechą odróżniającą wykop wąskoprzestrzenny od szerokoprzestrzennego jest jego szerokość dna, która nie przekracza 1,5 metra. Co więcej, w tego typu wykopach głębokość jest zazwyczaj większa niż ich szerokość. Najczęściej przybierają one formę długich, podłużnych rowów. Ta specyficzna geometria sprawia, że wykopy wąskoprzestrzenne są idealne do precyzyjnego układania fundamentów, ław, a także do prowadzenia instalacji podziemnych, takich jak rury wodociągowe, kanalizacyjne czy kable energetyczne. Ich wąski profil minimalizuje ilość usuwanego gruntu, ale jednocześnie stawia wysokie wymagania co do stabilności pionowych ścian.
Zastosowanie w praktyce: fundamenty, ławy i cała infrastruktura podziemna
Wykopy wąskoprzestrzenne znajdują swoje zastosowanie w niemal każdym projekcie budowlanym. Są one podstawą do wykonania fundamentów budynków, zwłaszcza tych o konstrukcji tradycyjnej, gdzie układane są ławy fundamentowe. Ponadto, stanowią one niezbędny element przy budowie wszelkiego rodzaju infrastruktury podziemnej. Mowa tu o sieciach wodociągowych, kanalizacyjnych, gazowych, energetycznych, teletechnicznych czy też systemach odwodnienia. Precyzyjne ułożenie tych instalacji w wąskich rowach zapewnia ich prawidłowe funkcjonowanie i minimalizuje ingerencję w teren.
Wyzwania i zagrożenia: Dlaczego zabezpieczenie pionowych ścian jest tak ważne?
Ze względu na swoją specyficzną geometrię dużą głębokość w stosunku do szerokości wykopy wąskoprzestrzenne niosą ze sobą szereg wyzwań i potencjalnych zagrożeń. Największym z nich jest ryzyko osunięcia się pionowych ścian. W gruncie, zwłaszcza mniej spoistym lub wilgotnym, pionowe ściany wykopu są naturalnie niestabilne i mogą ulec zawaleniu. Taka sytuacja stanowi bezpośrednie zagrożenie dla życia i zdrowia pracowników znajdujących się w wykopie. Dlatego też, odpowiednie i często zaawansowane metody zabezpieczenia tych ścian są absolutnie kluczowe dla zapewnienia bezpieczeństwa prac.
Wykopy jamiste: Rozwiązania do zadań specjalnych i punktowych
Czasami potrzeby budowlane wymagają stworzenia głębokich przestrzeni w gruncie, ale na stosunkowo niewielkiej powierzchni. W takich sytuacjach z pomocą przychodzą wykopy jamiste. Choć mogą przypominać wykopy szerokoprzestrzenne pod względem szerokości, ich dominującą cechą jest znaczna głębokość, co czyni je rozwiązaniem idealnym do specyficznych, punktowych zadań inżynieryjnych.
Cechy szczególne wykopów jamistych: gdy głębokość staje się priorytetem
Główną cechą odróżniającą wykopy jamiste jest ich znacząca głębokość w stosunku do pozostałych wymiarów długości i szerokości. Choć szerokość dna może być zbliżona do wykopów szerokoprzestrzennych, to właśnie głębokość jest parametrem dominującym. Oznacza to, że mamy do czynienia z pionowymi lub prawie pionowymi „studniami” w gruncie, które sięgają znacznie poniżej poziomu terenu. Taka charakterystyka sprawia, że wykopy jamiste są idealne wszędzie tam, gdzie potrzebujemy dostępu do dużych głębokości w ograniczonym obszarze roboczym.
Przykłady użycia: od studzienek rewizyjnych po głębokie komory technologiczne
Wykopy jamiste znajdują zastosowanie w wielu specjalistycznych dziedzinach budownictwa. Najczęściej spotykanym przykładem są studzienki rewizyjne, kontrolne, czy też studzienki połączeniowe dla sieci podziemnych. Mogą to być również głębokie komory technologiczne, np. dla pompowni, przepompowni ścieków, czy też elementów systemów wentylacyjnych i klimatyzacyjnych wymagających zagłębienia. W inżynierii mostowej, wykopy jamiste mogą być stosowane do wykonania głębokich fundamentów pod filary mostów. Każde z tych zastosowań wymaga precyzyjnego wykonania i szczególnej uwagi na bezpieczeństwo.
Zaawansowane techniki zabezpieczeń niezbędne przy wykopach jamistych
Ze względu na dużą głębokość, wykopy jamiste stanowią jedno z największych wyzwań pod względem bezpieczeństwa. W większości przypadków tradycyjne skarpowanie jest niewystarczające lub wręcz niemożliwe do wykonania. Dlatego też, przy wykopach jamistych często stosuje się bardziej zaawansowane metody zabezpieczeń. Mogą to być specjalistyczne systemy szalunkowe, ścianki szczelne, czy też palisady. Wybór konkretnej techniki zależy od wielu czynników, takich jak rodzaj gruntu, głębokość wykopu, obecność wód gruntowych oraz warunki otoczenia, np. bliskość innych budynków.
Dodatkowe, ale równie ważne podziały wykopów ziemnych
Podstawowy podział wykopów na szerokoprzestrzenne, wąskoprzestrzenne i jamiste stanowi fundament zrozumienia ich typologii. Jednakże, aby w pełni ocenić wymagania i potencjalne ryzyko związane z pracami ziemnymi, należy uwzględnić również dodatkowe kryteria klasyfikacji. Te uzupełniające podziały, dotyczące głębokości i czasu trwania wykopu, dostarczają kluczowych informacji niezbędnych do prawidłowego planowania i realizacji robót.
Wykopy płytkie, średniogłębokie i głębokie jakie ma to znaczenie?
Klasyfikacja wykopów ze względu na ich głębokość jest niezwykle istotna, ponieważ ma bezpośredni wpływ na wymagania dotyczące bezpieczeństwa i stosowane metody zabezpieczeń. Generalnie wyróżnia się wykopy:
- Płytkie: do około 1 metra głębokości. W niektórych warunkach gruntowych i przy braku obciążenia terenu mogą nie wymagać specjalnych zabezpieczeń, choć zawsze należy przestrzegać przepisów BHP.
- Średniogłębokie: od około 1 do 3 metrów głębokości. W tym zakresie zazwyczaj wymagane są już pewne formy zabezpieczeń ścian, takie jak skarpowanie lub lekkie obudowy.
- Głębokie: powyżej 3 metrów. Wykopy tej kategorii zawsze wymagają starannego projektu zabezpieczeń, często z wykorzystaniem zaawansowanych technologii, takich jak ścianki szczelne, berlińskie czy systemy szalunkowe.
Wykopy tymczasowe a stałe kiedy wykop staje się częścią budowli?
Kolejnym ważnym kryterium podziału wykopów jest ich czas trwania, co dzieli je na wykopy tymczasowe i stałe. Wykopy tymczasowe są wykonywane w celu przeprowadzenia określonych prac, a następnie są zasypywane. Przykładem mogą być wykopy pod instalacje podziemne, takie jak rury wodociągowe czy kanalizacyjne, które po ułożeniu i przetestowaniu instalacji są zasypywane. Z kolei wykopy stałe stanowią integralną część przyszłej budowli i pozostają w gruncie na stałe. Najlepszym przykładem są wykopy pod piwnice budynków, fundamenty czy też pod fundamenty mostów. Rozróżnienie to ma znaczenie dla projektu, ponieważ wykopy stałe muszą być zaprojektowane z uwzględnieniem ich przyszłej roli konstrukcyjnej i interakcji z otaczającym gruntem.
Bezpieczeństwo przede wszystkim: Jak prawidłowo zabezpieczyć ściany wykopu?
Prace w wykopach, niezależnie od ich rodzaju, niosą ze sobą inherentne ryzyko. Osuwiska gruntu, zasypania, czy też upadki to realne zagrożenia, które mogą prowadzić do poważnych wypadków. Dlatego też, bezpieczeństwo musi być absolutnym priorytetem na każdym etapie robót ziemnych. Prawidłowe zabezpieczenie ścian wykopu jest kluczowe dla ochrony życia i zdrowia pracowników, a także dla zapewnienia stabilności samej budowy. Istnieje kilka podstawowych metod, które pozwalają na minimalizację tych ryzyk.
Skarpowanie o bezpiecznym nachyleniu: kiedy można je stosować?
Skarpowanie to jedna z najprostszych i najczęściej stosowanych metod zabezpieczania wykopów, polegająca na nadaniu ich ścianom odpowiedniego, bezpiecznego nachylenia. Kąt nachylenia skarp jest ściśle uzależniony od kilku czynników: rodzaju gruntu (im bardziej sypki, tym łagodniejsza skarpa), jego nawodnienia (woda osłabia grunt, wymagając łagodniejszych skarp) oraz głębokości wykopu (im głębiej, tym szersza podstawa jest potrzebna). Metoda ta jest efektywna i ekonomiczna, gdy warunki gruntowe na to pozwalają, a głębokość wykopu nie jest zbyt duża. Pozwala na naturalne odprowadzanie wód opadowych i minimalizuje potrzebę stosowania dodatkowych materiałów konstrukcyjnych.
Obudowy systemowe (szalunki): kiedy pionowe ściany są koniecznością?
W sytuacjach, gdy wykonanie bezpiecznych skarp jest niemożliwe na przykład z powodu ograniczonej przestrzeni na placu budowy, bardzo głębokiego wykopu, lub specyficznych warunków gruntowych konieczne staje się zastosowanie obudów wykopu, potocznie nazywanych szalunkami. Są to konstrukcje, które mają za zadanie utrzymać pionowe lub prawie pionowe ściany wykopu, zapobiegając ich osunięciu. Mogą być wykonane z różnych materiałów, takich jak drewno, stal, czy też tworzywa sztuczne, często w formie systemów modułowych, które można szybko montować i demontować. Obudowy systemowe są niezbędne w gęstej zabudowie miejskiej, gdzie przestrzeń jest ograniczona.
Ścianki berlińskie i Larseny: profesjonalne zabezpieczenia w trudnych warunkach
W najbardziej wymagających warunkach, zwłaszcza przy głębokich wykopach w trudnych warunkach gruntowo-wodnych lub w bezpośrednim sąsiedztwie istniejącej zabudowy, stosuje się bardziej zaawansowane techniki zabezpieczeń. Ścianki szczelne, często nazywane „Larsenami” od popularnego systemu, to konstrukcje wykonane z prefabrykowanych elementów stalowych, które tworzą szczelną barierę. Zapobiegają one nie tylko osuwaniu się gruntu, ale także napływowi wody gruntowej do wykopu. Z kolei ścianki berlińskie to system złożony ze stalowych słupów wbijanych w grunt, pomiędzy które następnie wstawia się wypełnienie, najczęściej drewniane deski. Stanowią one skuteczne rozwiązanie w miejskich warunkach, gdzie wymagane jest precyzyjne zabezpieczenie wykopu przy minimalnej ingerencji w otoczenie. Podobną funkcję pełnią również palisady, czyli ściany wykonane z blisko osadzonych pali.
Najważniejsze zasady BHP przy pracach w wykopach co mówi prawo?
Zgodnie z rozporządzeniem w sprawie BHP, wykopy o ścianach pionowych bez umocnień można wykonywać tylko do głębokości 1 m w gruntach zwartych, jeśli teren nie jest obciążony. Każdy wykop o głębokości powyżej 1 m wymaga zabezpieczenia krawędzi balustradami, jeśli w pobliżu odbywa się ruch pieszy.
Przepisy prawa, w tym rozporządzenia dotyczące bezpieczeństwa i higieny pracy, jasno określają zasady postępowania przy pracach w wykopach. Jak widać z powyższego cytatu, nawet przy niewielkiej głębokości, istnieją pewne wymogi, a wraz ze wzrostem głębokości, wymagania dotyczące zabezpieczeń stają się coraz bardziej rygorystyczne. Kluczowe jest, aby każdy wykop był prowadzony na podstawie projektu, który uwzględnia nie tylko kwestie techniczne, ale także lokalizację istniejących pod ziemią instalacji, takich jak sieci energetyczne czy wodociągowe. Przestrzeganie tych regulacji, nadzorowanych m.in. przez Państwową Inspekcję Pracy (PIP), jest niezbędne do minimalizacji ryzyka wypadków i zapewnienia bezpieczeństwa na budowie.
Jak dobrać odpowiedni rodzaj wykopu do swojego projektu? Praktyczny poradnik
Wybór właściwego rodzaju wykopu i zastosowanie odpowiednich metod zabezpieczeń to proces, który wymaga starannego planowania i analizy. Nie ma jednego uniwersalnego rozwiązania dla wszystkich sytuacji. Kluczem do sukcesu jest dopasowanie technologii do specyficznych warunków i wymagań projektu. Ten praktyczny poradnik pomoże Ci przejść przez kluczowe etapy tego procesu, unikając najczęstszych błędów.
Analiza warunków gruntowo-wodnych jako pierwszy krok
Zanim jeszcze na dobre zaczniesz planować wykop, absolutnie kluczowe jest przeprowadzenie dokładnej analizy warunków gruntowo-wodnych. Rodzaj gruntu czy jest to piasek, glina, ił, czy może grunt organiczny ma fundamentalne znaczenie dla jego stabilności. Podobnie, poziom wód gruntowych wpływa na jego nośność i skłonność do osuwania się. Zrozumienie tych czynników pozwoli Ci określić, jakie metody zabezpieczeń będą najskuteczniejsze i najbezpieczniejsze, a także jakie maszyny i techniki będą najbardziej odpowiednie. Zaniedbanie tego etapu może prowadzić do kosztownych błędów i zagrożeń.
Dopasowanie typu wykopu do projektu budowlanego
Kolejnym krokiem jest ścisłe powiązanie wyboru typu wykopu z specyfiką projektu budowlanego. Zastanów się, co dokładnie planujesz budować. Jeśli jest to dom z piwnicą, prawdopodobnie będziesz potrzebować wykopu szerokoprzestrzennego. Jeśli projekt zakłada budowę sieci kanalizacyjnej lub wodociągowej, optymalnym wyborem będą wykopy wąskoprzestrzenne. Natomiast w przypadku konieczności wykonania studzienek rewizyjnych lub głębokich komór, sięgniesz po wykopy jamiste. Każdy typ wykopu ma swoje optymalne zastosowanie, a jego właściwy dobór zapewni efektywność i zgodność z założeniami projektowymi.
Przeczytaj również: Geodeta: Kim jest i kiedy potrzebujesz jego usług?
Najczęstsze błędy przy wyborze i wykonywaniu wykopów jak ich unikać?
Niestety, w procesie planowania i wykonywania wykopów często popełniane są błędy, które mogą mieć poważne konsekwencje. Do najczęstszych należą: niedostateczna analiza warunków gruntowych, brak odpowiednich zabezpieczeń ścian (zwłaszcza w przypadku głębszych wykopów), ignorowanie przepisów BHP, a także wykonywanie prac bez odpowiedniego projektu. Aby ich unikać, zawsze należy postawić na profesjonalne planowanie, które obejmuje szczegółową analizę terenu, dobór odpowiednich metod zabezpieczeń zgodnych z przepisami, a także nadzór doświadczonego kierownika budowy. Pamiętaj, że inwestycja w dobre przygotowanie i bezpieczeństwo na etapie wykopów to inwestycja w sukces całego projektu.
