Zrozumienie zjawiska klina odłamu gruntu jest absolutnie fundamentalne dla zapewnienia bezpieczeństwa i stabilności w szeroko pojętej inżynierii geotechnicznej i budownictwie. Jest to kluczowy element analizy stateczności konstrukcji oporowych, zabezpieczeń wykopów, a także oceny stabilności naturalnych skarp. Niniejszy artykuł dostarczy kompleksowej wiedzy technicznej na temat mechanizmów powstawania klina odłamu, czynników wpływających na jego kształt i wielkość, metod obliczeniowych oraz praktycznych zastosowań w inżynierskim projektowaniu.
Klin odłamu gruntu klucz do stateczności konstrukcji i bezpieczeństwa wykopów
- Klin odłamu to fragment gruntu, który może ulec osunięciu po przekroczeniu wytrzymałości na ścinanie.
- Jego analiza jest niezbędna dla projektowania ścian oporowych, zabezpieczania wykopów i oceny stateczności skarp.
- Na wielkość i kształt klina wpływają parametry gruntu (c, φ, γ), głębokość wykopu, kąt nachylenia skarpy, obciążenia zewnętrzne i warunki wodne.
- Do obliczeń stosuje się metody analityczne (np. Coulomba), graficzne (Ponceleta) oraz nowoczesne analizy numeryczne (MES).
- Ignorowanie klina odłamu może prowadzić do poważnych awarii i katastrof budowlanych.
- Prawidłowe rozpoznanie podłoża i uwzględnienie wpływu wody są kluczowe dla uniknięcia błędów w analizie.
Klin odłamu gruntu czym jest i dlaczego każdy inżynier musi go rozumieć?
Niewidzialna siła w gruncie: Definicja klina odłamu
Klin odłamu, zwany również bryłą odłamu, to wyidealizowany fragment masywu gruntowego, który może ulec odspojeniu i osunięciu wzdłuż hipotetycznej powierzchni poślizgu. Jest to objętość gruntu oddzielająca się od reszty masywu po przekroczeniu stanu granicznego nośności, gdy naprężenia ścinające w tym fragmencie przewyższają jego wytrzymałość na ścinanie. Klasyczne podejście, wywodzące się z teorii Coulomba, często zakłada płaską powierzchnię poślizgu, co stanowi uproszczenie rzeczywistych warunków, ale jest podstawą do wielu analiz inżynierskich.
Dlaczego ignorowanie klina odłamu prowadzi do katastrofy budowlanej?
Zignorowanie analizy klina odłamu może mieć katastrofalne skutki. Prowadzi do niedoszacowania sił działających na konstrukcje oporowe, co może skutkować ich niestabilnością, pękaniem, a nawet całkowitym zniszczeniem. W przypadku skarp i wykopów, brak uwzględnienia potencjalnego klina odłamu może spowodować niekontrolowane osuwiska, zagrażając życiu ludzkiemu, infrastrukturze oraz powodując ogromne straty materialne. Bezpieczeństwo budowlane jest nierozerwalnie związane ze zrozumieniem i uwzględnieniem tego zjawiska.
Klin odłamu a stateczność skarpy kluczowe różnice i powiązania
Klin odłamu jest jednym z fundamentalnych mechanizmów, który może prowadzić do utraty stateczności skarpy. Analiza klina odłamu stanowi integralną część szerszej oceny stabilności zboczy, zarówno naturalnych, jak i sztucznie usypanych czy wyciętych. Podczas gdy ogólna stateczność skarpy bierze pod uwagę cały masyw i różne możliwe powierzchnie poślizgu, analiza klina odłamu skupia się na konkretnym, potencjalnym fragmencie gruntu, który jest najbardziej narażony na ścinanie i osunięcie, szczególnie w kontekście działania sił zewnętrznych.
Mechanika zniszczenia: Jak i dlaczego tworzy się klin odłamu?
Parcie czynne i bierne: Dwie strony tego samego zjawiska
Powstawanie i aktywacja klina odłamu są ściśle powiązane z koncepcjami parcia czynnego i biernego gruntu. Parcie czynne występuje, gdy konstrukcja oporowa (np. ściana) nieznacznie odsuwa się od masywu gruntowego, pozwalając mu na rozprężenie i osiągnięcie stanu granicznego. Wówczas grunt wywiera minimalne, ale wciąż znaczące parcie na konstrukcję, a klin odłamu jest gotów do poślizgu. Parcie bierne (odpór) natomiast pojawia się, gdy próbujemy docisnąć konstrukcję do gruntu, co zwiększa naprężenia i może stabilizować grunt, ale jednocześnie wymaga większej wytrzymałości konstrukcji. Analiza klina odłamu często koncentruje się na stanie parcia czynnego, jako najbardziej krytycznym dla stateczności.
Rola powierzchni poślizgu gdzie grunt traci swoją wytrzymałość?
Powierzchnia poślizgu to kluczowy element w koncepcji klina odłamu. Jest to hipotetyczna płaszczyzna lub krzywa wewnątrz masywu gruntowego, wzdłuż której następuje względne przemieszczenie się gruntu. W tym obszarze naprężenia ścinające osiągają wartość krytyczną, przekraczając wytrzymałość gruntu na ścinanie, co prowadzi do utraty jego spoistości i zdolności do przenoszenia obciążeń. Oddzielenie się klina odłamu następuje właśnie wzdłuż tej strefy osłabienia.
Od teorii Coulomba do współczesności: Ewolucja rozumienia parcia gruntu
Podstawy teoretyczne analizy parcia gruntu i klina odłamu sięgają XVIII wieku. W 1773 roku Charles-Augustin de Coulomb przedstawił swoją fundamentalną teorię, która opierała się na analizie równowagi sił działających na hipotetyczny klin gruntu, zakładając płaską powierzchnię poślizgu. Choć teoria Coulomba jest uproszczeniem, stanowi ona kamień węgielny geotechniki i jest nadal szeroko stosowana w podstawowych analizach. Od tego czasu, dzięki postępowi w badaniach i rozwoju metod numerycznych, nasze rozumienie zachowania gruntu i mechanizmów jego zniszczenia znacznie ewoluowało, uwzględniając bardziej złożone czynniki.
Od czego zależy wielkość i kształt klina odłamu? Kluczowe parametry w praktyce
Kąt tarcia wewnętrznego i spójność (c, φ) fundament analizy geotechnicznej
Najważniejszymi parametrami opisującymi właściwości mechaniczne gruntu, które bezpośrednio wpływają na wielkość i stabilność klina odłamu, są kąt tarcia wewnętrznego (φ) oraz spójność (kohezja, c). Kąt tarcia wewnętrznego określa, jak skutecznie cząstki gruntu opierają się wzajemnemu przemieszczeniu dzięki tarciu. Spójność natomiast opisuje siły przyciągania między cząstkami gruntu, które utrzymują go w całości. Im wyższe wartości φ i c, tym większa jest wytrzymałość gruntu na ścinanie, a co za tym idzie, mniejsze ryzyko powstania klina odłamu. Ciężar objętościowy (γ) gruntu również ma znaczenie, ponieważ wpływa na wielkość sił grawitacji działających na masę gruntową.
Rodzaj gruntu ma znaczenie: Porównanie klina w piaskach, glinach i skałach
Rodzaj gruntu ma decydujący wpływ na kształt i wielkość potencjalnego klina odłamu. W gruntach niespoistych, takich jak piaski czy żwiry, gdzie spójność jest znikoma lub zerowa, klin odłamu jest zazwyczaj większy i bardziej płaski, a jego stateczność zależy głównie od kąta tarcia wewnętrznego. W gruntach spoistych, takich jak gliny, obecność spójności może ograniczać wielkość klina odłamu, ale jednocześnie grunty te mogą być bardziej podatne na zmiany wytrzymałości pod wpływem wody. Skały, zwłaszcza te spękane, mogą wykazywać złożone mechanizmy zniszczenia, często nie dające się łatwo opisać modelem klina odłamu.
Wpływ wody w gruncie cichy wróg stabilności
Obecność wody w gruncie jest jednym z najpoważniejszych czynników destabilizujących. Woda podnosi ciśnienie porowe w gruncie, co efektywnie zmniejsza naprężenia efektywne i tym samym obniża jego wytrzymałość na ścinanie, szczególnie spójność. W warunkach nasycenia gruntu, ryzyko powstania i aktywacji klina odłamu znacząco wzrasta. Dlatego też, analiza warunków wodnych, w tym poziomu wody gruntowej i potencjalnego spływu wód opadowych, jest absolutnie kluczowa przy ocenie stateczności. Według danych inzynieria.com, ignorowanie wpływu wody jest jedną z najczęstszych przyczyn awarii.
Jak obciążenie naziomu (maszyny, budynki) zmienia strefę zagrożenia?
Dodatkowe obciążenia na powierzchni gruntu w pobliżu skarpy lub krawędzi wykopu znacząco wpływają na rozkład naprężeń w masywie gruntowym. Obciążenia te, pochodzące od budynków, składowanych materiałów budowlanych, czy ciężkiego sprzętu budowlanego, zwiększają naprężenia ściskające i ścinające w gruncie, co może prowadzić do rozszerzenia potencjalnej strefy klina odłamu lub nawet do jego aktywacji, nawet jeśli grunt byłby stabilny przy braku tych dodatkowych obciążeń.
Jak w praktyce wyznaczyć i obliczyć klin odłamu?
Metoda graficzna Ponceleta: Krok po kroku jak narysować klin odłamu
Metoda graficzna Ponceleta, rozwinięta na bazie teorii Coulomba, jest jedną z klasycznych technik pozwalających na wizualne wyznaczenie siły parcia gruntu oraz określenie kształtu i położenia klina odłamu. Proces ten zazwyczaj obejmuje konstrukcję sił i kątów na wykresie, uwzględniając parametry gruntu, geometrię skarpy lub ściany oporowej oraz kąt tarcia między gruntem a konstrukcją. Choć wymaga pewnych umiejętności graficznych, pozwala na intuicyjne zrozumienie działania sił i lokalizację potencjalnej powierzchni poślizgu.
Wzory analityczne: Obliczanie siły parcia według teorii Coulomba
Teoria Coulomba dostarcza szeregu wzorów analitycznych, które pozwalają na obliczenie siły parcia czynnego i biernego gruntu na płaską powierzchnię, bazując na równowadze sił działających na hipotetyczny klin odłamu. Wzory te uwzględniają parametry gruntu (c, φ, γ), wysokość konstrukcji oraz kąt nachylenia skarpy i powierzchni terenu. Są one podstawowym narzędziem w rękach inżyniera geotechnika do wstępnej oceny obciążeń i stabilności.

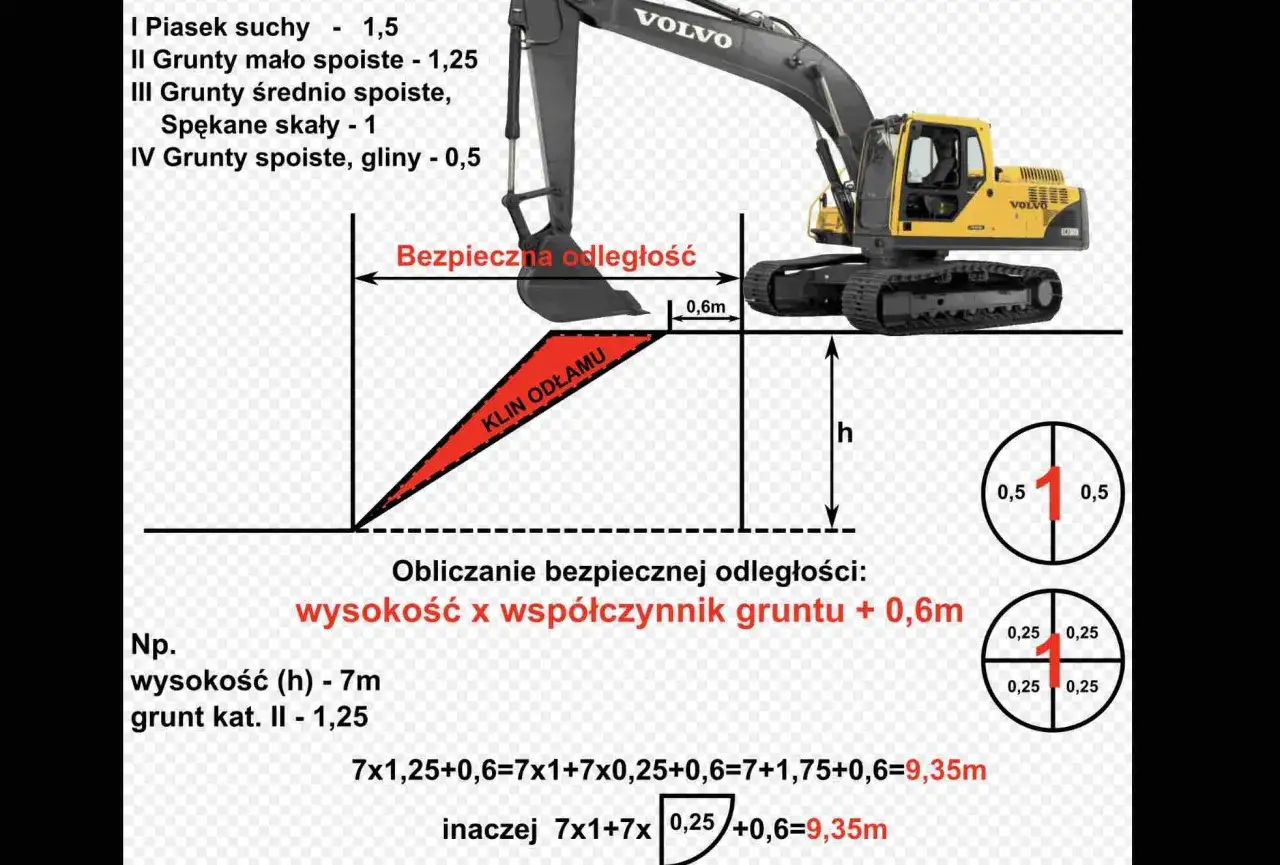

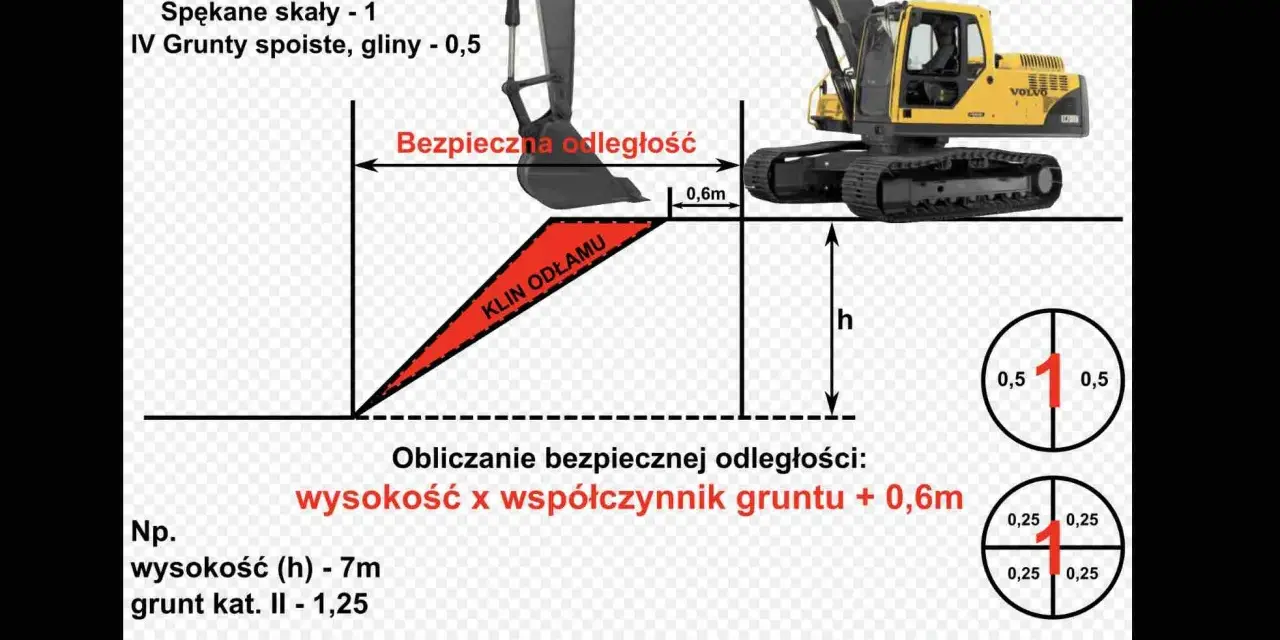

Uproszczony wzór dla operatorów maszyn: Jak szybko oszacować bezpieczną odległość od wykopu?
Dla szybkiego oszacowania bezpiecznej odległości od krawędzi wykopu, szczególnie w kontekście pracy maszyn budowlanych, stosuje się uproszczone formuły. Jednym z przykładów jest wzór: l = (h * współczynnik) + 0,6 m, gdzie 'h' oznacza głębokość wykopu, a 'współczynnik' jest wartością zależną od kategorii gruntu (np. 1,5 dla gruntów sypkich, 0,5 dla skał spękanych). Wartość 0,6 m stanowi dodatkowy margines bezpieczeństwa. Ten prosty wzór pozwala operatorom na zachowanie bezpiecznej odległości, minimalizując ryzyko osunięcia się gruntu.
Zastosowanie analizy klina odłamu w projektowaniu inżynierskim
Projektowanie ścian oporowych: Jak uwzględnić parcie gruntu, by konstrukcja była bezpieczna?
Projektowanie ścian oporowych, takich jak mury oporowe, przyczółki mostowe czy ściany piwnic, jest jednym z głównych obszarów zastosowania analizy klina odłamu. Inżynierowie muszą obliczyć siłę parcia gruntu, która będzie działać na ścianę, uwzględniając potencjalny klin odłamu. Pozwala to na dobór odpowiednich wymiarów, materiałów i systemów stabilizacji (np. drenażu, kotwień), aby zapewnić, że konstrukcja będzie w stanie bezpiecznie przenieść te obciążenia przez cały okres jej użytkowania.
Zabezpieczenie głębokich wykopów: Od ścianek szczelnych po kotwienie
W przypadku głębokich wykopów, ryzyko osunięcia się gruntu i powstania klina odłamu jest znacznie podwyższone. Analiza klina odłamu jest kluczowa do projektowania odpowiednich systemów zabezpieczeń. Mogą to być ścianki szczelne, grodzice, ściany berlińskie, czy też systemy kotwień i rozpór. Wybór i zaprojektowanie tych elementów zależy od parametrów gruntu, głębokości wykopu i przewidywanych obciążeń, a analiza klina odłamu dostarcza niezbędnych danych do tych obliczeń.
Ocena stateczności zboczy naturalnych i sztucznych
Analiza klina odłamu znajduje również zastosowanie w ocenie stabilności naturalnych skarp i zboczy, a także sztucznych nasypów. Pozwala ona na identyfikację potencjalnych obszarów zagrożonych osuwiskami i określenie ich przyczyn. Na podstawie tych analiz można podejmować decyzje o konieczności wykonania prac stabilizacyjnych, takich jak drenaż, wzmocnienie gruntu czy budowa odpowiednich konstrukcji oporowych, aby zapobiec katastrofalnym osunięciom.
Nowoczesne narzędzia w walce o stateczność: Co oferuje analiza numeryczna MES (FEM)?
Przewaga modeli numerycznych nad klasycznymi metodami analitycznymi
Metoda elementów skończonych (MES), znana również jako metoda elementów skończonych (FEM), stanowi potężne narzędzie w rękach współczesnych inżynierów geotechników. W przeciwieństwie do klasycznych metod analitycznych, które często opierają się na uproszczonych założeniach geometrycznych i materiałowych, MES pozwala na modelowanie bardziej złożonych geometrii, uwzględnianie nieliniowych zależności konstytutywnych gruntu, a także realistyczne odwzorowanie warunków brzegowych i obciążeń. Dzięki temu analizy numeryczne dostarczają bardziej precyzyjnych i wiarygodnych wyników.
Wizualizacja naprężeń i deformacji: Jak programy MES pomagają zrozumieć zachowanie gruntu?
Jedną z kluczowych zalet analiz numerycznych jest możliwość wizualizacji rozkładu naprężeń i deformacji w analizowanym masywie gruntowym. Programy MES generują szczegółowe mapy kolorystyczne pokazujące, gdzie występują największe koncentracje naprężeń, gdzie mogą pojawić się strefy uplastycznienia, a także jak przemieszcza się grunt. Ta wizualizacja pozwala inżynierom na głębsze zrozumienie zachowania gruntu w różnych stanach obciążenia i na precyzyjne zidentyfikowanie potencjalnych obszarów zagrożonych zniszczeniem, w tym lokalizację i rozwój klina odłamu.
Najczęstsze błędy w analizie i jak ich unikać
Błędne rozpoznanie podłoża gruntowego dlaczego badania geotechniczne są kluczowe?
Jednym z najpoważniejszych i jednocześnie najczęściej popełnianych błędów jest błędne rozpoznanie podłoża gruntowego. Niedokładne lub niewystarczające badania geotechniczne prowadzą do przyjęcia nieprawidłowych parametrów gruntu, takich jak kąt tarcia wewnętrznego (φ) czy spójność (c). To z kolei skutkuje błędnymi obliczeniami stateczności i może prowadzić do niedoszacowania ryzyka. Rzetelne i kompleksowe badania geotechniczne są absolutnie kluczowe dla wiarygodności każdej analizy geotechnicznej.
Pominięcie wpływu wody gruntowej i opadowej
Jak już wielokrotnie podkreślano, wpływ wody na stateczność gruntu jest ogromny. Pominięcie analizy warunków wodnych, nieuwzględnienie podnoszenia się poziomu wody gruntowej czy wpływu intensywnych opadów, jest kardynalnym błędem. Woda działa jak smar, znacząco obniżając wytrzymałość gruntu. Zawsze należy uwzględniać najbardziej niekorzystne, ale realistyczne warunki wodne.
Przeczytaj również: Geodeta: Kim jest i kiedy potrzebujesz jego usług?
Niedoszacowanie dodatkowych obciążeń w rejonie skarpy lub wykopu
Częstym błędem jest również niedoszacowanie lub całkowite pominięcie wpływu dodatkowych obciążeń na powierzchnię gruntu w pobliżu skarpy lub wykopu. Obciążenia te, pochodzące od ruchu maszyn, składowania materiałów, czy nawet posadowienia nowych budynków, mogą znacząco zwiększyć naprężenia ścinające w gruncie i doprowadzić do aktywacji klina odłamu, który przy braku tych obciążeń byłby stabilny. Analiza powinna zawsze uwzględniać wszystkie przewidywane i istniejące obciążenia.
